Představte si malý elektromotor přišroubovaný ke skříni čerpadla. Řemen je napnutý, hřídel je mírně vychýlená a každý impuls motoru vysílá kroutící sílu do ložiska. Tato kroutící síla se nazývá momentové zatížení a rozhoduje o tom, zda je kuličkové ložisko s hlubokou drážkou tou správnou součástí, nebo je příčinou předčasného selhání. Krátkou odpovědí je, že kuličková ložiska s hlubokou drážkou zvládnou malé až střední momentové zatížení, ale nejsou navržena pro velké nebo trvalé naklápěcí síly. Pro většinu nízkovýkonových motorů, ventilátorů, potravinářských strojů a malých převodových jednotek jsou vynikající a cenově výhodnou volbou. U mixéru, který běží 24/7 s dlouhou konzolovou hřídelí nebo převodovkou, která neustále osciluje, může být kuličkové ložisko s hlubokou drážkou pouze částí řešení. Co momentová zátěž ve skutečnosti je Momentové zatížení je skutečně zastřešující pojem. Často se mu říká klopný moment nebo klopný moment a je to síla, která se snaží ohnout hřídel kolem ložiska. Chová se odlišně od dvou typů zatížení, které obvykle zdůrazňují katalogy ložisek. Radiální zatížení tlačí přímo dolů na valivá tělesa, kolmo k ose hřídele. Axiální zatížení tlačí podél osy hřídele, buď směrem k nebo od čela ložiska. Momentové zatížení se snaží naklonit vnitřní kroužek vzhledem k vnějšímu kroužku, protože síla působí v přesazené vzdálenosti od středu ložiska. Kuličková ložiska používají hluboké drážky oběžných drah, které jim dávají schopnost přenášet radiální zatížení a omezená axiální zatížení z obou směrů. Kuličky sedí v poměrně široké kontaktní ploše, takže malý náklon lze rozdělit na několik kuliček. Ale kontakt je stále v podstatě bodový, takže velký moment soustředí napětí na několik valivých prvků a zkracuje životnost rychleji, než by tomu bylo při stejném radiálním zatížení. Zvládnou kuličková ložiska s hlubokou drážkou momenty? Ano, ale s jasným limitem. Pokud je okamžik malý a přerušovaný, ložisko funguje dobře a často zůstává bez povšimnutí. Pokud je moment vysoký nebo trvalý, kuličky a oběžné dráhy se deformují, tření stoupá a ložisko je horké. Praktickým pravidlem je, že jednořadé kuličkové ložisko zvládne malá momentová zatížení, která jsou vedlejší pro aplikaci, nikoli hlavní návrhové zatížení. Dvouřadé kuličkové ložisko je jiný příběh. Díky zvláštní řadě kuliček je ložisko robustnější a kromě radiálního a axiálního zatížení může nést zatížení klopným momentem. Kompromisem je šířka a cena. V kompaktním ventilátoru nebo malém elektrickém nářadí se dvouřadé ložisko nemusí vejít a přidaná tuhost nemusí stát za změnu tvaru. Tabulka 1. Přehled únosnosti kuličkových ložisek v aplikacích s vysokou momentovou zátěží. Typ zatížení Zvládne to? Praktické poznámky Radiální zatížení Ano, velmi dobře Primární směr zatížení, podporuje vysokorychlostní provoz Axiální zatížení, oba směry Ano, umírněný Jednořadé zvládá malou až střední axiální sílu Malý, přerušovaný okamžik Ano Běžné u ventilátorů, malých motorů a lehkých zařízení Těžký nebo nepřetržitý moment Ne Vyberte si dvouřadé nebo úhlové provedení kontaktu Kde se ve skutečných strojích objevují momentální zátěže Klasickým případem jsou ventilátory a čerpadla poháněné řemenem. Když je řemen napnutý, vytváří řemenice radiální sílu na hřídel, a pokud je hřídel dlouhá nebo je řemenice konzolová, tato síla také vytváří moment na ložisku. Podobná situace nastává u malého vrtacího vřetena, kde je sklíčidlo daleko od ložiska a vrtací tlak ohýbá hřídel. V sestavách domácích spotřebičů a potravinářských strojů momentová zatížení často pocházejí z nevyvážených rotujících částí, nesprávně zarovnaných montážních ploch nebo tepelné roztažnosti. Tato zatížení jsou obvykle malá, a proto miniaturní a malá kuličková ložiska s hlubokou drážkou v takových výrobcích dobře fungují. Když je moment konstantnější, může pomoci ložisko s pojistným kroužkem tím, že ložisko axiálně uzamkne na hřídeli nebo v pouzdře, takže nakloněná zátěž nevytlačí ložisko z polohy. 6200ZZNR kuličkové ložisko s hlubokou drážkou a pojistným kroužkem pro malé motory Toto ložisko 10×30×9 mm má dvojité štíty a pojistný kroužek pro axiální polohování. Hodí se pro malé motory a nástroje, kde momentová zatížení vyžadují stabilní vyrovnání, jak je uvedeno v předchozí části o výběru ložisek. Zobrazit produkt → Rotační zastřihovače, elektrické zastřihovače vlasů a malé mixéry také vytvářejí oscilační síly. Moment mění směr při každém cyklu a ložisko potřebuje dostatečnou vnitřní vůli, aby se kuličky mohly pohybovat bez zaseknutí. Miniaturní ložisko s dobře navrženou klecí udržuje rozteč kuliček stabilní při vibracích, což je to, co ložisko potřebuje, když se moment tisíckrát za minutu převrací tam a zpět. Faktory, které určují momentovou kapacitu Geometrie ložiska určuje většinu momentové kapacity, ale stejně tak záleží na provozních podmínkách. Zde jsou podrobnosti, které stojí za to zkontrolovat, než dokončíte návrh. Počet kuliček: více kuliček rozloží zátěž na více kontaktních bodů, což zlepšuje odolnost proti náklonu. Hloubka oběžné dráhy: hlubší drážky umožňují určité úhlové vychýlení bez nadměrného namáhání hran. Vnitřní vůle: užší vůle zvyšuje momentovou tuhost, ale zvyšuje tření, takže užitečná rychlost klesá. Předpětí: aplikované předpětí činí ložisko tužším a pevnějším proti ohybu hřídele, ale příliš velké předpětí způsobuje tvorbu tepla. Materiál: chromová ocel je standardní volbou pro nosnost, zatímco nerezová ocel chrání dvoudílnou korozi v potravinářském nebo chemickém prostředí. Těsnění a štíty: kontaktní těsnění zvyšují odpor a teplo, ale udržují oběžné dráhy čisté; stíněné verze chrání před prachem bez přidaného tření. Typ klece: silná klec udržovala stabilní rozestup kuliček a to zabraňuje tomu, aby se moment soustředil na jedinou kapsu. U některých sestav a přírubové ložisko přidává polohovací rameno, které odolává axiálnímu posunu. Příruba může být užitečným protiopatřením, když se moment snaží vysunout ložisko z jeho vrtání, a často zjednodušuje konstrukci pouzdra. Výběr správného ložiska pro vaši aplikaci Začněte odhadem velikosti momentu. Vzorec je jednoduchý: moment se rovná síle vynásobené vzdáleností od středu ložiska k bodu síly. Porovnejte tuto hodnotu s dynamickou únosností ložiska a pamatujte, že jmenovitá hodnota předpokládá radiální zatížení, nikoli nakloněné zatížení. Pokud je moment větší než zlomek jmenovitého zatížení, požádejte o těžší sekci nebo dvouřadé provedení. Poté zkontrolujte rychlost. Vysoká rychlost plus vysoký moment je nejhorší kombinace, protože tření vytváří teplo, kterého se ložisko ve stísněném pouzdru nemůže zbavit. V takovém případě je často lepší řešení větší ložisko s více kuličkami nebo lehčí klecí než pouhé přidání předpětí. Dalším krokem je lícování a vůle. Hřídel, která je příliš volná, umožňuje otáčení vnitřního kroužku a to převádí moment na falešný brinelingový důlek. Příliš těsné pouzdro stlačuje vnější kroužek a ubírá radiální vůli, kterou ložisko potřebuje k mírnému naklonění. Po usazení zvolte mazání. Mazací tuk s vysoce viskózním základním olejem chrání valivý kontakt při nízkých otáčkách, zatímco olejová lázeň funguje lépe pro nepřetržitý vysokorychlostní provoz. Kuličkové ložisko 6205ZZ pro střední radiální zatížení v motorech a čerpadlech S rozměrem 25×52×15 mm a ocelí GCr15 toto stíněné ložisko zvládá střední radiální zatížení. Dobře se kombinuje s pokyny pro uložení, vůli a mazání zmíněnými výše, což zajišťuje spolehlivý výkon ve strojích. Zobrazit produkt → Pro jednořadé aplikace se středním momentem je spolehlivým výchozím nastavením malorozměrové ložisko s hlubokou drážkou a ocelovou klecí. Poskytuje dobrou radiální kapacitu, pracuje v širokém rozsahu otáček a zůstává nákladově efektivní při sériové výrobě. Přímá spolupráce s výrobcem ložisek Katalogové hodnoty jsou užitečným výchozím bodem, ale vycházejí z testovacího zařízení, nikoli z vašeho konkrétního pouzdra, hřídele, zátěžového cyklu a teploty. Zde může pomoci přímý výrobce. Když pracujete s továrnou na ložiska na novém produktu, můžete upravit počet kuliček, materiál klece, vnitřní vůli, typ maziva a dokonce geometrii oběžné dráhy tak, aby vyhovovaly okamžiku vaší skutečné montáže. V našem závodě v Ningbo vyrábíme miniaturní a malé kuličková ložiska s hlubokou drážkou pro aplikace, kde je přítomen malý moment, ale není dominantní. Před výrobou běžně kontrolujeme výkresy, testujeme vzorky a ověřujeme dynamické házení a hladiny hluku. Výrobní proces se řídí systémy řízení ISO 9001 a ISO/TS 16949, takže každá šarže před balením prochází kontrolou rozměrů a vizuální kontrolou. Miniaturní ložisko SMR148-2RS z nerezové oceli pro přesná zařízení Toto ložisko z nerezové oceli 8×14×4 mm odolává korozi a je ideální pro malé motory a roboty. Jeho tenký profil a štíty splňují požadavky pro nenáročné aplikace v náročných nebo kompaktních prostředích. Zobrazit produkt → Pokud váš návrh používá ložisko z nerezové oceli pro potravinářský stroj nebo kloub robota, moment je obvykle malý, ale požadavek na korozi není. Nerezové miniaturní ložisko s tenkým profilem zvládne klopnou zátěž a zároveň odolá prostředí, které by zničilo ložisko z chromové oceli. U větších objemů objednávek OEM podporujeme také nestandardní rozměry a speciální konstrukce klecí bez zbytečné režie na nastavování. Jsou kuličková ložiska s hlubokou drážkou vhodná pro momenty rukojeti? Ano pro malé a středně těžké okamžiky, ne pro těžké nepřetržité. Ložisko není vadné kvůli jedinému typu zatížení; je jednoduše navržena pro radiální dominanci a občasné naklánění. Zkontrolujte velikost momentu, rychlost, uložení a vůli a poté to potvrďte u výrobce, než bude návrh zmrazen. Správná odpověď pro jednu aplikaci může být pro jinou špatnou odpovědí a krátký rozhovor s dodavatelem ložisek vám může později ušetřit selhání pole. .article-section table{display: table!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Volba mezi kuličkovým ložiskem s kosoúhlým stykem a kuličkovým ložiskem s hlubokou drážkou často vede k jedné zásadní otázce: odkud pochází zatížení? Při naší spolupráci s výrobci motorů a strojů rozhodnutí zřídka začíná teorií. Začíná to testovacím stojanem, neúspěšným prototypem nebo novým designem, který musí zasáhnout konkrétní cíl zatížení. Krátkou odpovědí je, že kuličkové ložisko s hlubokou drážkou je nejpraktičtější výchozí pro smíšená radiální a lehká axiální zatížení, zatímco kuličkové ložisko s kosoúhlým stykem se stává správnou odpovědí pouze tehdy, když aplikaci převládá trvale vysoké axiální zatížení v jednom směru. Jak se dva typy ložisek liší v konstrukci a manipulaci s nákladem Rozdíl začíná u geometrie oběžné dráhy. Kuličkové ložisko s hlubokou drážkou má poloměr oběžné dráhy, který je asi 51 až 53 procent průměru kuličky. Tato hluboká souvislá drážka vytváří velkou kontaktní plochu mezi kuličkou a oběžnou dráhou, což umožňuje ložisku účinně nést radiální zatížení a také přenášet mírné množství axiálního zatížení v obou směrech. Kontaktní úhel zůstává při čistě radiálním zatížení blízko nule, ale může se zvětšit, když je aplikováno axiální zatížení. Kuličkové ložisko s kosoúhlým stykem je naproti tomu navrženo s trvalým stykovým úhlem, který je obroben do ložiska. Typické kontaktní úhly jsou 15, 25, 30 nebo 40 stupňů. Tato šikmá oběžná dráha znamená, že jedna strana ložiska je navržena pro nesení axiálního zatížení pouze v jednom směru. Čím větší je kontaktní úhel, tím větší je axiální únosnost, ale nižší radiální únosnost. Kvůli tomuto směrovému chování se ložiska s kosoúhlým stykem běžně používají v párech nebo sadách, aby zvládla axiální zatížení z obou směrů. Srovnání vedle sebe: Úhlový kontakt vs kuličková ložiska s hlubokou drážkou Následující tabulka shrnuje hlavní provozní rozdíly, které ovlivňují výběr ložisek v reálných aplikacích. Porovnání kuličkových ložisek s kosoúhlým stykem a hlubokých drážkových ložisek na základě nosnosti, rychlosti a montáže Parametr Kuličkové ložisko s hlubokou drážkou Kuličkové ložisko s kosoúhlým stykem Kontaktní úhel 0 až několik stupňů v praxi Standardně 15 až 40 stupňů Radiální únosnost Výborně Mírné až dobré Axiální nosnost Mírné, v obou směrech Vysoko, jedním směrem Obousměrné axiální zatížení Podporováno bez dalších komponent Vyžaduje párování nebo sady Rychlostní schopnost Vysoká, vhodná pro většinu motorických aplikací Velmi vysoká, používá se u přesných vřeten Složitost instalace Jednoduché, obvykle jedno ložisko na místo Komplexní, často vyžaduje předpětí a zády k sobě nebo tváří v tvář Cena a dostupnost Nižší cena, široce dostupné Vyšší cena, specializovanější Typické aplikace Motory, čerpadla, ventilátory, elektrické nářadí, domácí spotřebiče CNC vřetena, osy obráběcích strojů, přesná čerpadla Co znamená srovnání ve výběru reálného světa Při pohledu na tabulku není praktické, že jedno ložisko je univerzálně lepší. Správné ložisko závisí na tom, jak je hřídel zatížena a kolik místa je k dispozici pro montáž. Pokud motor potřebuje zvládnout pouze malé axiální zatížení ze spojky nebo mírnou nesouosost, kuličkové ložisko s hlubokou drážkou vám poskytuje jednoduché, cenově výhodné řešení, které nevyžaduje pečlivé nastavení předpětí. Ložisko přenáší zatížení v obou směrech, protože oběžná dráha je hluboká a symetrická. Naproti tomu, když aplikace má velkou axiální sílu v jednom směru, jako je přesné vřeteno s vyhrazeným axiálním zatížením, je ložisko s kosoúhlým stykem správnou konstrukční volbou. Nepřetržitý kontakt mezi kuličkami a šikmou dráhou udržuje kuličky v předvídatelné poloze, což zlepšuje tuhost a snižuje vibrace při vysokorychlostním provozu. Instalatér však musí zvládnout předpětí a obvykle potřebuje dvě ložiska k vyrovnání sil. To zvyšuje složitost montáže, tolerance hřídele a náklady. U mnoha velkoobjemových výrobních linek tento kompromis prostě není oprávněný, pokud axiální zatížení není skutečně vysoké. Proč kuličková ložiska s hlubokou drážkou zůstávají výchozí volbou pro většinu aplikací Z hlediska výroby vidíme, proč kuličková ložiska dominují na trhu obecných strojů. Jsou méně citlivé na montážní nesouosost, nevyžadují speciální uspořádání krytu a lze je snadno utěsnit nebo odstínit. Tyto faktory je činí ideálními pro potravinářské stroje, domácí spotřebiče, automobilové elektromechanické součásti, elektrické nářadí a mechanická převodová zařízení. V naší vlastní výrobě ložisek jsou nejžádanějšími kategoriemi produktů miniaturní kuličková ložiska a malorozměrová kuličková ložiska, protože zajišťují hladký chod v kompaktních prostorech. 6205ZZ kuličkové ložisko s hlubokou drážkou pro motory a čerpadla Toto utěsněné ložisko 25x52x15mm nabízí spolehlivou manipulaci s radiálním zatížením a ochranu proti prachu, což z něj činí solidní volbu pro aplikace elektromotorů a čerpadel, kde axiální zatížení není primární. Zobrazit produkt → Například kuličkové ložisko 6205ZZ je běžnou průmyslovou volbou pro elektromotory a čerpadla. Kombinuje spolehlivou manipulaci s radiální zátěží s utěsněnou konstrukcí, která chrání před prachem a nečistotami, což je přesně to, co doporučujeme, když aplikace nezahrnuje vyhrazené vysoké axiální zatížení. Tento typ ložisek je široce používán v sektoru motorů a čerpadel a nabízí příznivou rovnováhu mezi výkonem a celkovými náklady na vlastnictví. Praktické pokyny pro výrobní a nákupní týmy Když plánujete novou produktovou řadu nebo revidujete stávající specifikaci ložisek, doporučujeme před dokončením typu projít třemi praktickými filtry. Nejprve určete nejvyšší axiální zatížení vzhledem k radiálnímu zatížení. Pokud axiální zatížení překročí zhruba 20 až 25 procent radiálního zatížení, může být vhodné zvážit ložisko s kosoúhlým stykem. Pokud zůstane pod touto prahovou hodnotou, je obvykle nejbezpečnější a nejekonomičtější varianta kuličkové ložisko s hlubokou drážkou. Za druhé, zvažte dostupný montážní prostor. V těsných pouzdrech může přírubové ložisko nebo ložisko s pojistným kroužkem zjednodušit konstrukci přípravku a snížit náklady na obrábění. Za třetí, zvažte operační prostředí. Pro zařízení na zpracování potravin nebo lékařská zařízení, kde záleží na odolnosti proti korozi, jsou k dispozici kuličková ložiska z nerezové oceli, jako je SMR1482RS, které se běžně používá v malých motorech a robotice. Miniaturní ložisko SMR148-2RS z nerezové oceli pro přesná zařízení Díky velikosti 8x14x4mm a korozi odolnému materiálu je toto stíněné ložisko vhodné pro kompaktní zařízení, jako jsou mikromotory a roboty, a zajišťuje plynulou rotaci ve stísněných prostorách. Zobrazit produkt → Pro ultratenké aplikace v malých motorech a přesných zařízeních vyrábíme také tenkoprofilová ložiska, jako je 6801ZZ. Ty jsou navrženy tak, aby snížily hmotnost a prostor bez obětování hladké rotace. Hlubší pochopení těchto miniaturních konstrukcí ložisek vám může pomoci efektivněji vybrat správný produkt. 6801ZZ Tenké kuličkové ložisko pro kompaktní motory a přístroje Konstrukce s tenkým průřezem 12x21x5mm snižuje hmotnost a prostor při zachování nízkého tření a stability, ideální pro malé motory a přesné přístroje vyžadující spolehlivý výkon. Zobrazit produkt → Pokud potřebujete pochopit, jak miniaturní ložiska podporují přesné strojírenství a vysokorychlostní stroje, naše poznámka k tomuto tématu vysvětluje klíčové faktory, které ovlivňují životnost ložisek v takových systémech. Jak miniaturní ložiska pohánějí přesné strojírenství a vysokorychlostní stroje Závěrečné doporučení a další kroky Abych to shrnul, zaměřte se rozhodovací proces na směr zatížení. Pokud je vaše hřídel vystavena radiálnímu zatížení s lehkou a reverzibilní axiální součástí, je kuličkové ložisko s hlubokou drážkou výchozí a cenově výhodnou volbou. Pokud váš návrh vyžaduje vysoké jednosměrné axiální zatížení při vysoké rychlosti nebo velmi vysokou tuhost, zvažte použití kuličkového ložiska s kosoúhlým stykem a naplánujte potřebné předpětí a párovou instalaci. Ve společnosti HLGS se specializujeme na výrobu kuličkových ložisek s hlubokými drážkami v miniaturních, malých, přírubových, pojistných kroužcích a konfiguracích z nerezové oceli s podporou OEM a ODM. Náš tým má 20 let zkušeností se servisem výrobců motorů, spotřebičů a zařízení. Když sdílíte svá zatížení a omezení aplikace, můžeme vám pomoci vybrat skladový design nebo vytvořit nestandardní ložisko, které se hodí k vaší výrobní lince bez zbytečného přetěžování. .article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Představte si malý elektromotor v kuchyňském spotřebiči, který po několika měsících začne vydávat skřípavé zvuky. Nejpravděpodobnějším viníkem je ložisko, které bylo vybráno bez jasného přehledu o jeho očekávaném zatížení, rychlosti a provozním prostředí. Po letech výroby kuličkových ložisek jsem viděl, že tyto komponenty spolehlivě fungují ve všem, od skateboardů po průmyslová čerpadla, ale nejsou univerzálním řešením. Praktický závěr je jednoduchý: kuličková ložiska nabízejí silnou rovnováhu mezi cenou, rychlostí a všestranností, přesto mají limity, které vás mohou stát peníze, pokud je ignorujete. Co je kuličkové ložisko s hlubokou drážkou? Kuličkové ložisko se skládá z vnitřního kroužku, vnějšího kroužku, klece a sady kuliček, které se odvalují v hlubokých drážkách oběžné dráhy. Hloubka těchto drážek dává ložisku jeho jméno a umožňuje mu zvládat radiální zatížení i mírné axiální zatížení v obou směrech. Když se hřídel otáčí, kuličky přenášejí zatížení z vnitřní oběžné dráhy na vnější s minimálním kluzným třením. Klec udržuje kuličky rovnoměrně rozmístěné a zabraňuje kontaktu mezi nimi. Tento jednoduchý mechanismus je důvodem, proč jsou kuličková ložiska tak široce používána v elektromotorech, domácích spotřebičích, automobilových součástech, potravinářských strojích a elektrickém nářadí. Výhody kuličkových ložisek s hlubokou drážkou Z pohledu kupujícího lze výhody seskupit do několika praktických kategorií, které ovlivňují celkové náklady na vlastnictví. Všestrannost a široký rozsah použití Kuličková ložiska s hlubokými drážkami jsou k dispozici v široké škále velikostí vrtání, vnějších průměrů, typů těsnění a materiálů. Standardní verze z uhlíkové oceli jsou vhodné pro běžné stroje, zatímco verze z nerezové oceli zvládají mokré nebo korozivní prostředí. Miniaturní ložiska jsou vhodná pro malé motory a konstrukce s přírubou nebo pojistným kroužkem řeší specifické problémy s montáží. Tato všestrannost snižuje potřebu předělávat hřídel nebo pouzdro, když potřebujete jinou nosnost. Vysoká rychlost a nízké tření Hluboká geometrie oběžné dráhy zajišťuje hladký valivý kontakt, který snižuje třecí moment a tvorbu tepla. Nízké tření se promítá do vyšších povolených rychlostí, tiššího provozu a lepší energetické účinnosti. U aplikací, jako jsou malé ventilátory, elektrické nářadí a přesná zařízení, je to často rozhodující faktor. Efektivita nákladů a nízká údržba Kuličková ložiska se vyrábějí v extrémně velkých objemech, takže jednotkové ceny zůstávají konkurenceschopné. Nevyžadují pravidelné seřizování a se správným těsněním nebo štítem mohou běžet tisíce hodin bez opětovného mazání. Ve srovnání se složitějšími typy ložisek je náročnost údržby výrazně nižší. Kompaktní design a tichý provoz V mnoha sestavách je málo místa. Přírubová kuličková ložiska přidávají montážní přírubu, která umožňuje axiální umístění bez samostatného stupně pouzdra, což šetří místo i náklady na obrábění. Stejné konstrukční principy dobře fungují také pro malé a střední motory, kde je důležitý tichý provoz. F696ZZ stíněné přírubové ložisko zajišťuje hladký chod pro malé motory Přírubové ložisko F696ZZ má standardní velikost 6×15×5 mm, s integrovanou přírubou pro snadné umístění a stabilní instalaci v kompaktních prostorech. Vyrobeno z hi... Zobrazit produkt → Když zkombinujete omezený prostor se spolehlivým chodem, celkový počet dílů v sestavě může klesnout, což zjednodušuje nákup a zkracuje dobu montáže. Nevýhody kuličkových ložisek s hlubokou drážkou Znát nevýhody je stejně důležité jako znát výhody. Ignorování těchto limitů může vést k předčasnému selhání ložisek a neočekávaným prostojům. Omezená kapacita axiálního zatížení Přestože jsou kuličková ložiska schopna přijmout určité axiální zatížení v obou směrech, nejsou navržena pro velká axiální zatížení. Pokud na hřídel působí velká axiální síla, je lepší volbou ložisko s kosoúhlým stykem nebo axiální ložisko. Překročení jmenovitého axiálního zatížení způsobuje nadměrné klouzání kuličky a rychlé opotřebení. Citlivost na rázové a rázové zatížení Kontaktní plocha mezi kuličkou a oběžnou dráhou je velmi malá. Prudký náraz, jako je například tvrdá chyba seřízení při montáži, může vytvořit prohlubně na oběžné dráze a způsobit vibrace a hluk. To činí kuličková ložiska s hlubokou drážkou zranitelnější ve strojích s častými starty a zastavováními nebo velkým rázovým zatížením. Citlivost zarovnání Kuličková ložiska s hlubokými drážkami vyžadují přiměřené vyrovnání mezi hřídelí a vrtáním pouzdra. Pokud je hřídel ohnutá nebo má pouzdro špatné zaoblení, rozložení zatížení se stává nerovnoměrným a životnost ložiska se dramaticky zkracuje. Proto je důležitá správná montáž a pečlivá kontrola tolerance. Zranitelnost vůči korozi a kontaminaci Standardní ložiska z uhlíkové oceli jsou náchylná ke korozi, když jsou vystavena vlhkosti nebo agresivním čisticím chemikáliím. V potravinářských, farmaceutických nebo venkovních aplikacích může být toto riziko vážné. Použití kuličkových ložisek z nerezové oceli je praktický způsob, jak snížit korozivní selhání, i když cena materiálu je vyšší. Ložisko průmyslové třídy S695-2RS je vhodné pro malé ventilátory, hračky a přesné nástroje Miniaturní ložisko z nerezové oceli S695-2RS má kompaktní velikost 5×13×4 mm, ideální pro prostorově omezená přesná zařízení. Vyrobeno z korozivzdorné nerezové... Zobrazit produkt → I u nerezové oceli je stále nutné řádné utěsnění, protože kontaminace může stále pronikat průběžnými mezerami. Jak vybrat správné kuličkové ložisko s hlubokou drážkou Výběr kuličkového ložiska není jen o čísle ložiska. Musíte také ověřit směr zatížení, rychlost, provozní teplotu, úroveň znečištění a dostupný montážní prostor. Níže uvedená tabulka shrnuje možnosti, které jsou běžně vybírány pro různé podmínky. Porovnání běžných variant kuličkových ložisek Možnost Nejvhodnější pro Pozor na Otevřené ložisko Vysokorychlostní, dobře mazané aplikace Vyžaduje časté domazávání; riziko kontaminace Kovový štít Obecné průmyslové použití; jemný prach Mírně vyšší rozběhový moment; ne pro silnou vlhkost Gumové těsnění Prašné nebo mokré prostředí Dolní rychlostní limit; může přidat tažení Nerezová ocel Potravinové, chemické, mořské prostředí Vyšší cena materiálu; podobná nosnost Přírubový typ Prostorově omezené, rychlé axiální umístění Větší vnější průměr; potřebuje odpovídající bydlení Pro hlubší pohled na návrhy přírub toto průvodce výběrem přírubového ložiska vysvětluje rozdíly mezi F6000ZZ, F608ZZ a dalšími řadami. Přizpůsobte velikost ložiska obálce U malých motorů, ventilátorů, robotů a lehkých nástrojů pomáhají miniaturní kuličková ložiska s hlubokou drážkou snížit hmotnost a tření. 608-2RS je běžným příkladem, který vyvažuje kompaktnost a slušnou nosnost. 608-2RS kuličkové ložisko s hlubokou drážkou pro ideální pro brusle, elektrické nářadí a mini motor Kuličkové ložisko 608-2RS s hlubokou drážkou je základním kamenem moderního strojírenství, známé jako jeden z nejpoužívanějších typů miniaturních ložisek; oslavován za... Zobrazit produkt → Nevybírejte však automaticky nejmenší ložisko; zvláště při vysokých otáčkách může o něco větší ložisko se stejným vrtáním běžet chladněji a déle vydržet. Závěr Kuličková ložiska jsou spolehlivou a ekonomickou volbou pro mnoho aplikací. Jejich předností je všestrannost, vysoká rychlost, nízké tření a snadná údržba. Jejich slabiny se objevují, když jsou axiální zatížení velká, jsou přítomny rázy nebo nesouosost nebo je prostředí vysoce korozivní. Pochopením těchto kompromisů a výběrem správného těsnění, materiálu a velikosti se můžete vyhnout předčasným poruchám a snížit celkové náklady na montáž. Pokud hodnotíte konkrétní motor, čerpadlo nebo nástroj, začněte se skutečnými provozními podmínkami spíše než s oblíbenou velikostí. Navštivte naši kategorie kuličkových ložisek s hlubokou drážkou zkontrolovat standardní možnosti a před dokončením návrhu vždy potvrdit nosnost a rozměry u svého dodavatele. .article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display:table!important;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display:table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Představte si údržbáře držícího náhradní ložisko s označením 6204-2RS C3. Díl vypadá identicky se standardním ložiskem na pracovním stole, ale toto dodatečné „C3“ mění, kolik vnitřního prostoru zbývá mezi oběžnými drahami a valivými prvky. Nechte to špatně a motor se může přehřát, vibrovat nebo selhat během několika stovek hodin. Tato příručka vysvětluje, co označení C3 znamená, proč na něm záleží a kdy byste jej měli zvolit. Co znamená označení C3 na kuličkovém ložisku s hlubokou drážkou? C3 je kód vnitřní vůle používaný v systému označování ložisek. Neoznačuje stupeň přesnosti, materiál nebo tvrdost. Vnitřní vůle je záměrná radiální mezera mezi valivými prvky a kroužky oběžné dráhy před montáží ložiska. Kód C3 vám říká, že tato mezera je větší než normální (CN) vůle pro stejnou velikost ložiska. Výrobci se při definování skupin radiálních vůlí řídí řadou ISO 5753. V rámci řady kuličkových ložisek se třídy běžně objevují jako C2, CN, C3, C4 a někdy C5. CN je výchozí pro většinu ložisek pro všeobecné použití. C3 je jeden krok nad CN, takže ložisko C3 začíná život s o něco větším vnitřním prostorem. Skutečný rozdíl je malý, často jen několik mikronů, ale za skutečných provozních podmínek může být prostor navíc rozdílem mezi hladkým chodem a předčasným selháním. Proč C3 existuje: Fit, Heat a Provozní vůle Vůle vytištěná na ložiskové skříni není vůlí, která existuje během provozu. Když je ložisko nalisováno na hřídel, vnitřní kroužek se roztáhne. Když je ložisko zasunuto do pouzdra, vnější kroužek je stlačen. Oba efekty snižují dostupnou vnitřní vůli. Poté začne působit teplo. V mnoha aplikacích motoru a převodovky je vnitřní kroužek teplejší než vnější kroužek, protože hřídel přenáší teplo z pracovního prvku. Vnitřní kroužek se tedy více roztahuje, což dále stlačuje valivá tělesa. Pokud začnete s vůlí CN a zkombinujete všechna tato snížení, provozní vůle může klesnout na nulu. Při nulové vůli se ložisko silně předpíná, tření se zvyšuje, teplota stoupá a mazání se rozpadá. Ložisko C3 poskytuje extra rezervu pro udržení malé kladné provozní vůle za těchto podmínek. Proto je C3 široce používán v elektromotorech, čerpadlech, malých strojích a elektrickém nářadí. Větší vůle není automaticky lepší. Ložisko C3 má o něco menší podporu kontaktu s valivými tělísky, takže může generovat o něco více hluku a nabízet mírně nižší tuhost než ložisko CN. Přesná vřetena a aplikace s nízkou hlučností někdy místo toho potřebují vůli CN nebo dokonce C2. Volba se tedy vždy vrací k provozním podmínkám. Opravdu potřebujete C3? Typické situace Pokud vybíráte náhradní ložisko, C3 stojí za zvážení v těchto situacích: Motory, které běží nepřetržitě, zvláště když se teplo neodvádí rychle. Hřídele nebo pouzdra s přesahem, který měřitelně snižuje radiální vůli. Aplikace s teplotním rozdílem mezi vnitřním a vnějším kroužkem, jako je horký hřídel s chladnějším pouzdrem. Vyšší rychlosti otáčení, kdy odstředivá síla a teplo způsobují roztažení vnitřního kroužku. Vůle C3 by se nikdy neměla používat jako obvaz pro špatné vyrovnání. Kuličkové ložisko s hlubokou drážkou zvládne pouze velmi malou úhlovou nesouosost a extra vůle to nezlepší. Pokud má stroj ohnutý hřídel nebo špatně opracovaný kryt, žádný stupeň vůle to nespraví. Nové návrhy a programy údržby se často ptají, zda je C3 „lepší“. Odpověď závisí na přizpůsobení, teplotě a rychlosti. U prvků vysokorychlostního stroje je vnitřní vůle jedním z parametrů ovlivňujících spolehlivost; viz jak miniaturní ložiska podporují přesné strojírenství a vysokorychlostní stroje pochopit, proč na malých detailech záleží. Pokud navrhujete kompaktní motorem poháněnou sestavu, přírubové ložisko může pomoci ušetřit místo a přitom vám stále umožňuje specifikovat vůli, kterou potřebujete. Přírubové kuličkové ložisko F696ZZ je jedním z příkladů používaných v malých motorech a je k dispozici s vůlí C3, pokud to provozní teplota vyžaduje. C2, CN, C3 nebo C4: Rychlé srovnání Níže uvedená tabulka shrnuje skupiny vůlí, se kterými se nejčastěji setkáváme u kuličkových ložisek. Pamatujte, že přesné hodnoty radiální vůle závisí na velikosti otvoru a jsou specifikovány v ISO 5753-1. Třídy radiální vůle popisují počáteční vůli před montáží; nejsou to přesné třídy. Skupina Úroveň odbavení Typická aplikace C2 Menší než CN Přesná vřetena, nízkohlučná zařízení, řízené uložení CN Normální standardní vůle Stroje pro všeobecné použití, stabilní teploty, lehké až normální uložení C3 Větší než CN Motory, čerpadla, ventilátory, rychloběžná vřetena, přesahy, zvýšené teploty C4 Větší než C3 Silné přesahy nebo extrémní teplo, omezený rozsah aplikací Volba není volný průchod používat C3 všude. Je to vypočítané rozhodnutí založené na tom, jak bude ložisko namontováno a jak horké bude běžet. Pokud má aplikace přísné limity hluku nebo vibrací, větší vůle může pracovat proti vám. Čtení označení C3 v čísle dílu ložiska Na typickém kuličkovém ložisku s hlubokou drážkou spojuje plné označení velikost, typ těsnění a vůli. Vezměte si jako příklad 608-2RS C3. 608 je kód velikosti a typu, 2RS znamená dvě pryžová kontaktní těsnění a C3 je skupina vůle. Pokud si objednáte pouze „608-2RS“, obvykle obdržíte povolení CN, protože CN je standardní výchozí nastavení pro standardní ložiska. Přípona C3 musí být uvedena jak na obalu, tak pokud možno i na samotném ložisku. Někteří výrobci tisknou C3 na stranu vnějšího kroužku. Jiné označují pečeť nebo jednotlivé balení. Pokud kód není viditelný, zeptejte se dodavatele na rozsah vůle před převzetím dílů. Ložisko označené 6204 na krabici, ale bez přípony vůle, není automaticky C3 jen proto, že pochází ze sady na opravu motoru. V takovém případě by měl certifikát nebo výkres výslovně uvádět skupinu povolení. Co zkontrolovat, než si objednáte ložisko C3 Když si objednáte kuličkové ložisko C3, proces objednávky by měl zahrnovat stejné kontroly, jaké byste provedli u jakékoli přesné součásti. Tyto body jsou důležité zejména pro náhradní motory a OEM sestavy: Potvrďte celé číslo dílu, včetně pečeti a přípony štítu. C3 nenahrazuje typ těsnění. Odhadněte efektivní uložení hřídele a skříně. Silné uložení s přesahem může odstranit velkou část vaší vůle, takže provozní uložení může vyžadovat C3, i když je zatížení mírné. Zvažte typ oleje nebo maziva. V motoru běžícím za tepla spolupracují správné mazivo a správná vůle; C3 nenahrazuje potřebu správného mazání. Zeptejte se výrobce na rozsah radiální vůle, který dodávají, zvláště pokud objednáváte od obchodní společnosti, která může míchat šarže. V našem obráběcím a montážním závodě vyrábíme kuličková ložiska v běžných velikostech a na vyžádání můžeme dodat vůli C3. Například, 6201-2RS malé kuličkové ložisko s hlubokou drážkou je kompaktní varianta pro skříně motorů, kde je patrná dilatace hřídele. Velkoobchod 6201-2RS kuličkové ložisko s hlubokou drážkou – ocel GCr15, trvanliví dodavatelé, Fa Ningbo Zhenhai Hualei Bearing Co., Ltd. je čínský velkoobchod 6201-2RS kuličkové ložisko s hlubokou drážkou – ocel GCr15, trvanliví dodavatelé a továrna,... Zobrazit produkt → Pokud potřebujete menší balení, Miniaturní ložisko 608-2RS lze specifikovat se stejnou úpravou C3 pro malé hnací ústrojí. Velkoobchodní kuličkové ložisko 608-2RS s hlubokou drážkou pro ideální pro brusle, elektrické nářadí a M Ningbo Zhenhai Hualei Bearing Co., Ltd. je čínský velkoobchod 608-2RS kuličkové ložisko s hlubokou drážkou pro ideální pro brusle, elektrické nářadí a mini motor... Zobrazit produkt → Před schválením nového dodavatele požádejte o nahlédnutí do jejich produktová řada kuličkových ložisek s hlubokou drážkou a potvrdit, že mohou doložit stupeň odbavení v inspekční zprávě. Výběr správné vůle ložiska je malé rozhodnutí, které má velký vliv na životnost zařízení. C3 jednoduše znamená větší počáteční radiální vůli a často je to správná odpověď pro aplikace motorů a strojů, kde teplo a těsné spoje tuto vůli zmenšují. Nejde ale o univerzální upgrade. Přizpůsobte označení provozním podmínkám, nikoli zvyku. Pokud potřebujete spolehlivou dodávku kuličkových ložisek se správnou vůlí, kontaktujte výrobce, který rozumí tomu, jak bude ložisko namontováno a provozováno. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Vřeteno začne zanechávat slabou stopu při 8 000 ot./min. Kuličkové ložisko splňuje publikovanou jmenovitou únosnost, přesto se hřídel axiálně vychyluje mnohem více, než umožňuje návrhový rozpočet. Toto je známá scéna v přesných strojích: číslo zatížení bylo zkontrolováno, ale číslo tuhosti nebylo nikdy specifikováno. Axiální tuhost určuje, jak moc se hřídel pohybuje, když na něj působí axiální síla, a u zařízení, jako jsou malé motory, roboty a měřicí zařízení, na tomto pohybu záleží stejně jako na životnosti ložiska. Tento článek vysvětluje, co znamená axiální tuhost, které konstrukční proměnné ji řídí a jak zajistit, aby se vybrané ložisko chovalo tak pevně, jak to aplikace vyžaduje. Co znamená axiální tuhost u kuličkového ložiska s hlubokou drážkou Axiální tuhost je poměr působícího axiálního zatížení k výsledné axiální deformaci, vyjádřený v newtonech na milimetr. U kuličkového ložiska s hlubokou drážkou není tento poměr konstantní. Výchylka mezi kuličkami a oběžnými dráhami následuje Hertzovo kontaktní chování: jak se zvyšuje zatížení, roste kontaktní plocha, výchylka se úměrně zmenšuje a ložisko se zdá tužší. Jinými slovy, tuhost stoupá se zatížením. Abychom uvedli číslo, malé kuličkové ložisko o velikosti 608 může vykazovat axiální tuhost v rozsahu 30 až 80 N/µm v závislosti na své vůli a úrovni zatížení. Větší ložisko, jako je 6205, může za stejných podmínek dosáhnout několika stovek N/µm. Tato čísla nejsou fixní hodnocení; jsou to snímky jednoho konkrétního zatěžovacího bodu na nelineární křivce. Kuličkové ložisko s hlubokou drážkou je symetrické v axiálním směru, což znamená, že může přenášet axiální zatížení v obou směrech. Tato symetrie má však důsledek, který konstruktéři často přehlížejí. Ložisko je vyrobeno s vnitřní radiální vůlí, takže kuličky se nedotýkají současně dvou osazení oběžné dráhy. Při malé axiální síle se hřídel pohybuje téměř volně vůlí, dokud kuličky nedosednou na jedno rameno. Axiální tuhost v této oblasti je fakticky nulová a teprve poté, co je tato vůle spotřebována, začne ložisko odolávat zatížení svou skutečnou kontaktní tuhostí. Proč je axiální tuhost důležitější než únosnost Nosnost odpovídá na jednu otázku: jak velké zatížení může ložisko vydržet? Axiální tuhost odpovídá na jinou otázku: jak přesně bude ložisko držet hřídel? U mnoha produktů je druhou otázkou to, co určuje kvalitu. Malý motor, který umožňuje pohyb rotoru, vytváří vibrace a hluk. Robotický kloub s nadměrnou axiální vůlí ztrácí opakovatelnost polohování. Přesné vřeteno, které se pod řeznou silou vychyluje, vytváří chvění a špatnou kvalitu povrchu. Uvažujme motor, jehož rotor je umístěn dvěma kuličkovými ložisky. Pokud axiální vůle na osazení oběžné dráhy ponechá 15 µm volného pohybu, rotor se posouvá tam a zpět při každém obrácení magnetické síly. Výsledný axiální pohyb se přímo promítá do slyšitelného hluku a opakovaných mikronárazů mezi kuličkami a ramenem oběžné dráhy. Předepjaté ložisko nebo ložisko se sníženou vůlí eliminuje toto chování u zdroje. Žádná z těchto poruch nevyžaduje, aby se ložisko nacházelo někde blízko svého limitu zatížení. Ložisko prostě není dostatečně tuhé pro konstrukční smyčku stroje. Proto by se s údaji o tuhosti mělo zacházet jako s prvotřídní specifikací, nikoli s dodatečným nápadem v datovém listu. Když je sestava navržena tak, aby udržela axiální pohyb v rozmezí dvou mikronů, ložisko, které se při stejné síle vychýlí o deset mikronů, činí každou další přesnou součást v systému zbytečnou. Klíčové faktory, které řídí axiální tuhost Níže uvedená tabulka uvádí parametry, které nejvíce přímo ovlivňují axiální tuhost kuličkového ložiska. Na kompromisech záleží stejně jako na samotném zlepšení tuhosti. Shrnutí hlavních parametrů ladění axiální tuhosti a jejich praktické kompromisy. Parametr Vliv na axiální tuhost Praktický kompromis Vnitřní vůle Menší vůle snižuje axiální vůli a zvyšuje tuhost Příliš těsná vůle zvyšuje tření a teplo; ložisko se může zadřít při provozní teplotě Průměr a počet kuliček Větší nebo více kuliček zvětšuje kontaktní plochu a snižuje průhyb na jednotku zatížení Více oceli znamená vyšší točivý moment, vyšší setrvačnost a možné snížení dynamické kapacity Poloměr drážky oběžné dráhy Menší poloměr drážky usadí kuličku hlouběji a zvyšuje tuhost Hluboké sezení vytváří více tepla a vyžaduje vyšší přesnost chodu Axiální předpětí Předpětí odstraňuje mrtvou zónu vůle a posouvá ložisko na strmější část křivky zatížení-průhyb Předpětí spotřebovává nosnost a zvyšuje tření, čímž zkracuje životnost, pokud je nastaveno příliš vysoko Problém s vůlí a jak pomáhá předpětí Nejčastějším důvodem špatné axiální tuhosti v praxi je nedostatečný průměr kuličky; je to povolení. Standardní kuličková ložiska jsou klasifikována do skupin s vůlí, jako je C2 (menší než normální), CN (normální) a C3 (větší než normální). Větší vůle zjednodušuje montáž a toleruje tepelnou roztažnost, ale také rozšiřuje zónu axiálního posuvu. Pro aplikace kritické z hlediska tuhosti je často nejjednodušším způsobem snížení axiální vůle bez změny geometrie ložiska C2 nebo dokonce vlastní zmenšená vůle. Pokud aplikace nemůže přijmout žádný axiální volný chod, dalším krokem je předpětí. Pružina, která axiálně tlačí na vnější kroužek, plynule usazuje kuličky proti oběžné dráze, takže ložisko vždy působí na tužší části své průhybové křivky. Pevné předpětí dosáhne stejného výsledku upevněním obou ložiskových kroužků tak, aby byly kuličky vždy v kontaktu. Oba přístupy snižují axiální vůli téměř na nulu, ale přidávají tření a generují teplo, takže hodnoty předpětí je třeba pečlivě vypočítat pro očekávanou provozní rychlost a teplotní rozsah. Radiální versus axiální tuhost v praxi Kuličková ložiska s hlubokými drážkami jsou někdy popisována jako radiálně dominantní a popis je spravedlivý. Radiální zatížení je přenášeno po přímé linii přes kuličky a obě oběžné dráhy, zatímco axiální zatížení se musí přenášet přes osazení oběžné dráhy a vyvolávat rostoucí kontaktní úhel. Kvůli této geometrii je radiální tuhost kuličkového ložiska obvykle vyšší než jeho axiální tuhost při stejném zatížení. Rozdíl není vadou; je to důsledek konstrukce ložiska. U hřídele, která musí být umístěna přesně v obou směrech, je často praktickým řešením dvojice ložisek nebo ložisko s integrovanou přírubou. Přírubové varianty registrují ložisko axiálně k čelu skříně a zjednodušují montáž v malých elektromotorech a převodovkách. The průvodce výběrem přírubového ložiska vysvětluje, jak poloha příruby a uložení pouzdra ovlivňují umístění axiálního hřídele. U motorů s omezeným prostorem se používá stíněné přírubové ložisko, jako je např Přírubové ložisko F696ZZ poskytuje jak axiální podporu, tak jednoduché umístění pouzdra bez dalšího pojistného kroužku. Velkoobchodní stíněné přírubové ložisko F696ZZ zajišťuje hladký chod pro malé motory Ningbo Zhenhai Hualei Bearing Co., Ltd. je čínský velkoobchod F696ZZ stíněné přírubové ložisko zajišťuje hladký chod pro dodavatele malých motorů... Zobrazit produkt → Jak ověřit axiální tuhost před nákupem Výchozím bodem jsou teoretické výpočty tuhosti, ale skutečná křivka zatížení-průhyb závisí na vyráběné vůli, profilu oběžné dráhy a zaoblení koule. Test síly a průhybu je jednoduchý: umístěte ložisko na pevnou podpěru, aplikujte axiální zatížení v krocích pomocí kalibrovaného lisu a změřte posunutí hřídele pomocí snímače posunutí. Vynesením zatížení proti průhybu se získá křivka, jejíž sklon při provozním zatížení je tečnou tuhostí ložiska. Pokud se jedná o miniaturní ložiska, musí být také zmenšena zkušební sestava. Výchylka při několika newtonech axiálního zatížení může být jen několik mikrometrů, takže rozlišení měření je náročnější než u velkého průmyslového ložiska. To je místo, kde dodavatel ložisek s vlastní schopností měření dělá rozdíl, když kvalifikujete nové Kompaktní miniaturní ložisko 688ZZ pro přesnou montáž. Velkoobchodní kuličkové ložisko 688ZZ s hlubokou drážkou se vyznačuje kompaktním designem ideální pro Lig Ningbo Zhenhai Hualei Bearing Co., Ltd. je čínský velkoobchod 688ZZ kuličkové ložisko s hlubokou drážkou se vyznačuje kompaktním designem ideální pro lehké... Zobrazit produkt → Všimněte si, že statická zátěžová zkouška průhybu měří statickou tuhost. V běžícím stroji ložisko také reaguje na dynamické efekty: chování olejového filmu mezi kuličkami a oběžnými dráhami, odstředivé síly na kuličky při vysoké rychlosti a tepelnou roztažnost kroužků. Pro většinu aplikací pod 60 procent jmenovité rychlosti ložiska je statická tuhost spolehlivým základem pro srovnání. Měkčení související s otáčkami nabývá na významu hlavně u vysokorychlostních vřeten, kde je vyžadováno přímé dynamické testování. Praktické kroky pro výběr tuhých uložení Proces výběru by měl začít rozpočtem osového průhybu, nikoli výpočtem zatížení. Rozhodněte, jak velký pohyb hřídele může aplikace tolerovat při maximální axiální síle. Poté porovnejte možnosti ložisek podle jejich předpokládaného chování při zatížení a průhybu při dané specifické síle, spíše než podle jediného čísla tuhosti převzatého z katalogu. Tuhost nemá univerzální hodnocení; je funkcí zatížení, vůle a předpětí. U malých motorů, robotiky a lékařských přístrojů záleží na směru zatížení stejně jako na jeho velikosti. Nerezové miniaturní ložisko jako např Ložisko z nerezové oceli SMR148-2RS nabízí odolnost proti korozi a hladký chod v prostředí, kde je motor vystaven vlhkosti nebo čisticím prostředkům. Tam, kde je prostor extrémně omezený, kompaktní konstrukce udržuje pouzdro ložiska malé a přitom stále poskytuje předvídatelné axiální chování díky pečlivému výběru vůle. Velkoobchodní miniaturní ložisko SMR148-2RS je ideální pro malé motory, roboty a Mec Ningbo Zhenhai Hualei Bearing Co., Ltd. je Čína velkoobchodní miniaturní ložisko SMR148-2RS je ideální pro malé motory, roboty a mechanické M... Zobrazit produkt → Ložiska vybraná pro tuhost by měla být také ověřena ve skutečném uložení pouzdra a hřídele. Přesahující uložení mění po montáži vnitřní vůli a ložisko, které se na zkušební stolici jeví jako tuhé, může po zatlačení do pouzdra změknout. Do hodnocení tuhosti zahrňte stav montáže spíše než zacházet s ložiskem jako s izolovanou součástí. Chcete-li se blíže podívat na to, jak malá ložiska podporují přesné systémy, podívejte se na náš přehled jak miniaturní ložiska pohánějí přesné strojírenství a vysokorychlostní stroje . .article-section table{display:table!important;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;}.article-section td{display:table-cell!important;}.article-section table caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Pokud vybíráte kuličkové ložisko pro motor, čerpadlo nebo převodovku, první otázkou není „jaká značka“, ale „jaké radiální a axiální zatížení ložisko uvidí“. Radiální zatížení obvykle ovlivňuje velikost ložiska; axiální zatížení určuje, zda je standardní kuličkové ložisko stále bezpečnou volbou. V praxi je kombinace těchto dvou sil nejčastější příčinou předčasného selhání ložisek. Co vlastně znamená radiální a axiální zatížení Radiální zatížení působí kolmo na hřídel. Řemen tažený za řemenici, hmotnost rotoru nebo záběrná síla ozubeného kola, to vše vytváří radiální zatížení. Axiální zatížení působí rovnoběžně s hřídelí. Příklady zahrnují tah od spirálového ozubeného kola, magnetický tah elektromotoru nebo hřídel tlačící do pouzdra během montáže. Kuličkové ložisko s hlubokou drážkou je optimalizováno pro radiální zatížení, protože jeho oběžné dráhy jsou hluboké a kuličky mají malý kontaktní úhel. Tato geometrie umožňuje ložisku přenášet určité množství axiálního zatížení v obou směrech, ale existuje zde praktický limit. Pokud je axiální složka příliš velká, kuličky klouzají místo kutálení a kontaktní elipsa se pohybuje směrem k okraji oběžné dráhy. Jak velké axiální zatížení zvládne kuličkové ložisko s hlubokou drážkou? Veřejně dostupné technické údaje od výrobců ložisek poskytují užitečné pravidlo: u standardních jednořadých kuličkových ložisek je axiální únosnost často 10–30 % statické radiální únosnosti. Ložiska tenkého průřezu a miniaturní ložiska mají tendenci sedět na spodním konci, protože jejich oběžné dráhy jsou mělčí a kuličky jsou menší. Statické radiální zatížení C0 je referenční hodnota pro zatížení, které způsobuje trvalou deformaci určité velikosti. Dynamická únosnost C se používá pro výpočet životnosti. Když inženýři porovnávají axiální zatížení s radiálním zatížením, měli by zkontrolovat poměr vůči C0, nikoli vůči C. Překročení doporučeného axiálního a radiálního poměru neznamená, že se ložisko okamžitě zastaví. To znamená, že rozložení napětí se stává nepravidelným, mazací film se rozpadá a ložisko ztrácí životnost rychleji, než předpovídá standardní výpočet L10. 6205ZZ kuličkové ložisko s hlubokou drážkou pro motory a čerpadla Stíněné ložisko 25×52×15mm z oceli GCr15, vhodné pro střední radiální zatížení v průmyslových zařízeních. Jeho dvojité kovové štíty chrání před prachem a vlhkostí a podporují spolehlivý provoz v motorech, čerpadlech a strojích. Zobrazit produkt → Pro průmyslová zařízení je naše ložisko 6205ZZ běžnou volbou pro motory, čerpadla a stroje, ale před konečným výběrem stále vyžaduje kontrolu axiálního zatížení. Co se stane, když je axiální zatížení příliš vysoké? Když axiální zatížení překročí praktický limit ložiska, valivá tělesa a oběžné dráhy se chovají odlišně. Kontaktní úhel se lokálně zvětšuje a kuličky tlačí proti okraji oběžné dráhy. To vytváří zatížení hran, což je koncentrovaný stresový stav, který může způsobit předčasné odlupování, vtlačení a vibrace. V motoru můžete zaznamenat zvýšenou teplotu a hluk. U ventilátoru nebo malého elektrického zařízení může ložisko po krátké době provozu zdrsnit. Porucha není vždy zvenčí zřejmá, protože těsnění stále vypadá neporušené. Teprve když je systém rozebrán, můžete vidět nerovnoměrné opotřebení na vnitřním a vnějším kroužku. To je také riziko nákupu. Pokud nákupní specifikace uvádí pouze radiální dynamickou únosnost C a ignoruje axiální zatížení, může být skutečná životnost ložiska v terénu výrazně kratší než vypočítaná životnost. To vede k neočekávaným prostojům, přepracování a záručním nárokům. Výběr kuličkového ložiska s hlubokou drážkou pro kombinované radiální a axiální zatížení Praktický proces začíná daty aplikace. Určete radiální sílu a její směr, poté axiální sílu a její směr. Pro kombinované zatížení vypočítejte ekvivalentní dynamické zatížení pomocí standardního vztahu P = XFr YFa. U kuličkových ložisek s hlubokou drážkou, kdy je poměr axiálního a radiálního zatížení malý, můžete zjednodušit výpočet a považovat radiální zatížení za rozhodující faktor. Když axiální radlice roste, musí výpočet zahrnovat vyšší ekvivalentní zatížení. Odhadněte radiální zatížení z napnutí řemene, převodových sil nebo hmotnosti rotoru motoru. Odhadněte axiální zatížení z přítlačných sil, vyrovnání hřídele nebo montážních metod. Zkontrolujte poměr Fa/Fr vůči mezním hodnotám ložiska. Porovnejte ekvivalentní zatížení P s dynamickým zatížením C a upravte rychlost a mazání. Zvažte konstrukce ložisek, které zlepšují axiální umístění, jako jsou přírubová ložiska nebo ložiska s pojistným kroužkem, aniž by přidávali skutečnou axiální kapacitu. Dalším bodem je vnitřní vůle. Ložisko s vůlí C3 snese mírně vyšší axiální zatížení, než se objeví okrajové zatížení, ale může být hlučnější. Pro tichý chod ventilátorů zvolte normální vůli nebo dokonce C2. To je důvod, proč by váš dodavatel ložisek měl znát požadavky na zatížení a hluk. Například přírubová kuličková ložiska zjednodušují axiální umístění v malých sestavách motoru a čerpadla. Příruba funguje jako polohovací prvek, ale nezvyšuje jmenovitou axiální únosnost. Totéž platí pro ložiska s pojistným kroužkem: kroužek zabraňuje pohybu hřídele, ale dráha kuličky zůstává v provedení s hlubokou drážkou. F696ZZ Přírubové ložisko pro malé motory a přesné přístroje Přírubové ložisko 6×15×5mm s integrovanou přírubou pro axiální polohování v kompaktních sestavách. Poskytuje plynulou rotaci a stabilitu, ideální pro mikromotory, elektroniku a přesná zařízení, kde je omezený prostor. Zobrazit produkt → V kompaktním motoru nebo malém elektrickém nářadí naše přírubové ložisko F696ZZ se stíněnou přírubou pomáhá upevnit polohu hřídele při zachování hladké rotace u malých motorových aplikací. Praktické scénáře: Motory, ventilátory a čerpadla Typický elektromotor má radiální zatížení od gravitace a často od hnacího řemenu. Axiální zatížení je obvykle malé, pokud motor nepohání spirálové soukolí nebo šnekovou převodovku. V těchto případech může kuličkové ložisko stále zvládnout zatížení, pokud axiální síla zůstane pod doporučeným procentem statické jmenovité hodnoty. Ventilátory a elektronická zařízení často používají kompaktní ložiska, jako je 6901ZZ. Tato ložiska se musí otáčet tiše a plynule vysokou rychlostí. Malé axiální zatížení je přijatelné, ale velké axiální zatížení by způsobilo, že ložisko je hlučné a má krátkou životnost. Kompaktní kuličkové ložisko 6901ZZ pro ventilátory a elektronická zařízení Štíhlé ložisko 12×24×6mm určené do omezených prostor, nabízí nízkou hlučnost a stabilní výkon při lehkém až středním zatížení. Jeho dvojité kryty zabraňují vnikání prachu, takže je vhodný pro ventilátory, malé motory a přesná zařízení. Zobrazit produkt → Naše kompaktní kuličkové ložisko 6901ZZ je navrženo pro ventilátory, motory a elektronická zařízení, kde je omezený prostor a hladký chod při vysoké rychlosti je rozhodující. Čerpadla a průmyslové stroje obecně používají těžší ložiska, jako je 6205ZZ nebo nadrozměrná kuličková ložiska. Zde je radiální zatížení významné, ale axiální složka může také stoupat z tahu oběžného kola nebo nesouososti spojky. V těchto situacích inženýři často přidávají samostatné axiální ložisko nebo volí větší ložisko, aby ekvivalentní zatížení udrželo hluboko pod jmenovitým zatížením. Rychlost ovlivňuje také axiální únosnost. Při vysoké rychlosti mění odstředivá síla na kuličky kontaktní úhel a tlak olejového filmu. 6901ZZ běžící při 10 000 ot./min nebude akceptovat stejné axiální zatížení jako stejné ložisko běžící při 1 000 ot./min, i když radiální zatížení může být nižší. Referenční tabulka: Radiální vs. axiální zatížení Rychlá reference pro radiální a axiální zatížení v kuličkovém ložisku s hlubokou drážkou Typ zatížení Směr Typická kapacita Režim poruchy při přetížení Radiální Kolmo k hřídeli Dominuje hloubka oběžné dráhy a kulový doplněk Únavové odlupování a drsnost Axiální Paralelně k hřídeli Často 10–30 % statické radiální hodnoty Načítání hran, hluk a předčasné odlupování Kombinované Oba směry najednou Musí být převeden na ekvivalentní zatížení Rohy oběžné dráhy vykazují vzory opotřebení Použijte tuto tabulku jako rychlou kontrolu zdravého rozumu během počáteční fáze výběru ložiska. Role nosných konstrukcí a materiálů Přírubová ložiska a ložiska s pojistným kroužkem nemění nosnost kuličkového ložiska; mění snadnost montáže. Příruba může umístit ložisko do pouzdra bez samostatného dosedacího kroužku. Pojistný kroužek může držet ložisko na místě na hřídeli nebo v otvoru. Tyto funkce jsou zvláště užitečné v kompaktních sestavách, kde by dodatečné komponenty dělaly konstrukci příliš objemnou. Pokud potřebujete pochopit rozdíly, máme podrobný návod výběr přírubového ložiska která zahrnuje funkce, typy a samozřejmě kompromisy. Pro odolnost proti korozi záleží na výběru materiálu. Ložiska z nerezové oceli jsou praktickou volbou pro potravinářské stroje, lékařské přístroje a venkovní vybavení. Nerezová ocel má však obecně o něco nižší nosnost než standardní chromová ocel. Pokud má aplikace také vysoké axiální zatížení, je třeba s touto nižší rezervou počítat. Závěrečné doporučení pro kupující a konstruktéry Začněte s radiálním zatížením a poté ověřte axiální zatížení. Nepředpokládejte, že protože je ložisko „těžké“ nebo „průmyslové kvality“, může absorbovat velké axiální síly bez pomoci. Přesné rozměry a údaje o zatížení si vždy vyžádejte od výrobce ložisek, zvláště když je axiální zatížení větší než 20 % radiálního zatížení. U projektů OEM a ODM uveďte provozní zatížení, rychlost a teplotu. Přímý výrobce pak může přizpůsobit vnitřní vůli, typ těsnění a materiál tak, aby odpovídaly skutečné aplikaci. Tento přístup snižuje riziko předčasných poruch a udržuje nízké celkové náklady na vlastnictví. Pokud je vaše axiální zatížení trvale vyšší než 30 % radiálního zatížení, zvažte použití ložiska s kosoúhlým stykem nebo párového uspořádání. Pokud je však prostor příliš těsný, může zakázkové kuličkové ložisko s upravenou velikostí kuličky a zakřivením oběžné dráhy někdy rozšířit axiální kapacitu v rámci stejné obálky. Zde může pomoci výrobce OEM s nestandardními ložisky. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Rychlá odpověď: Otevřené vs. Zapečetěno vs. Stíněné na první pohled Hlavní rozdíl spočívá v tom, jak každý typ vyvažuje ochranu proti tření: otevřená ložiska nemají žádný kryt a vyžadují externí mazací systémy, stíněná ložiska používají kovový kryt s malou vůlí, který umožňuje domazávání a blokuje velké nečistoty, a utěsněná ložiska používají pryžové nebo syntetické těsnění, které je v kontaktu s vnitřním kroužkem pro maximální ochranu před znečištěním . Otevřená ložiska jsou volbou, když okolní zařízení již zajišťuje nepřetržité mazání a kontrolu znečištění, jako například v převodovkách s olejovou lázní. Stíněná ložiska vyhovují středně náročným aplikacím vyžadujícím základní ochranu bez obětování rychlosti. Utěsněná ložiska jsou standardem pro špinavá, mokrá prostředí nebo prostředí s omezenou údržbou, kde odolnost proti znečištění převažuje nad mírným zvýšením rotačního tření. Otevřít Kuličková ložiska s hlubokou drážkou Otevřít bearings have no protective cover on either side, leaving the internal raceway, balls, and cage fully exposed to the surrounding environment. Design a funkce Bez štítu nebo těsnění jsou otevřená ložiska zcela závislá na externích systémech – jako je olejová lázeň, cirkulační olej nebo mazací armatura – pro zásobování a udržování mazání. Tato konstrukce umožňuje přímá vizuální kontrola vnitřních součástí a umožňuje nepřetržité domazávání bez jakékoli bariéry omezující tok oleje nebo maziva. Výhody Otevřít bearings offer the nejnižší tření a tvorba tepla ze tří typů, protože neexistuje žádné těsnění nebo štít vytvářející odpor proti rotujícím součástem. Jsou také nejlevnější variantou a podporují nejširší škálu metod mazání, včetně systémů vysokoprůtokové cirkulace oleje používaných ve vysokorychlostních průmyslových strojích. Omezení Protože zde není žádná vestavěná ochrana, otevřená ložiska ano vysoce náchylné na prach, vlhkost a kontaminaci nečistotami pokud není umístěn v dobře utěsněném vnějším krytu. Vyžadují také vnější zadržovací vlastnosti maziva, protože mazivo může časem migrovat z nechráněného ložiska. Krytá kuličková ložiska s hlubokou drážkou Stíněná ložiska zaujímají střední úroveň pomocí tenkého kovového kotouče připevněného k vnějšímu kroužku, který se blíží, ale nedotýká se vnitřního kroužku. Design a funkce Kovový štít je připevněn k vnějšímu kroužku s malou radiální vůlí – obvykle 0,05-0,2 mm —oddělení od rotujícího vnitřního kroužku. Tato bezkontaktní konstrukce blokuje větší částice a nečistoty, přičemž stále umožňuje mazivu unikat a pronikat mezerou, což znamená, že chráněná ložiska lze v omezené míře domazávat za provozu. Výhody Protože se štít nedotýká vnitřního kroužku, vznikají stíněná ložiska minimální dodatečné tření ve srovnání s otevřenými ložisky, díky čemuž jsou vhodná pro aplikace s vyšší rychlostí, než obvykle umožňují utěsněná ložiska. Poskytují také přiměřenou ochranu proti větším nečistotám, jako jsou kovové hobliny nebo hrubý prach. Omezení Malá vůle, i když je výhodná pro nízké tření, znamená také nabídku stíněných ložisek omezená ochrana proti jemnému prachu, vlhkosti nebo vniknutí kapalin . Nedoporučují se pro oplachová prostředí nebo aplikace s přímým vystavením vodě nebo chemikáliím. Utěsněná kuličková ložiska s hlubokou drážkou Utěsněná ložiska poskytují nejvyšší úroveň vnitřní ochrany pomocí pryžového nebo syntetického elastomerového těsnění, které udržuje fyzický kontakt s vnitřním kroužkem. Design a funkce Mezi běžné materiály těsnění patří nitrilkaučuk (NBR) a fluoroelastomer (FKM/Viton) , vybrané na základě teplotního rozsahu a požadavků na chemickou expozici. Protože se těsnicí břit fyzicky dotýká povrchu vnitřního kroužku, vytváří mnohem účinnější bariéru proti kontaminaci ve srovnání s bezkontaktním provedením štítu. Výhody Utěsněná ložiska nabízejí nejlepší odolnost proti prachu, vlhkosti a znečištění kapalinami ze tří typů a většina z nich je předmazána na celou dobu životnosti, což eliminuje potřebu průběžné domazávací údržby. Díky tomu jsou zvláště cenné na těžko přístupných místech nebo aplikacích, kde je běžná údržba nepraktická. Omezení Vzniká fyzický kontakt mezi těsněním a vnitřním kroužkem dodatečné tření a teplo , který typicky omezuje utěsněná ložiska na nižší maximální otáčky než otevřená nebo krytá ekvivalenty. Protože většina utěsněných ložisek je mazána na celou dobu životnosti, obecně je nelze domazávat, což znamená, že po degradaci vnitřního maziva musí být vyměněno celé ložisko. Srovnání vedle sebe Následující tabulka shrnuje hlavní výkonnostní a praktické rozdíly mezi všemi třemi typy ložisek. Charakteristický Otevřít Shielded Sealed Ochrana před kontaminací Žádné (spoléhá se na bydlení) Střední (pouze velké částice) Vysoká (prach, vlhkost, kapaliny) Tření/generování tepla Nejnižší Nízká Střední až vyšší Maximální rychlost Nejvyšší Vysoká Nízkáer Schopnost domazávání Plně přístupný Omezené, přes mezeru Obvykle žádné (mazané na celý život) Relativní náklady Nejnižší Mírný Vysokáer Tabulka 1: Porovnání charakteristik otevřených, stíněných a utěsněných kuličkových ložisek Jak by mělo prostředí řídit váš výběr Namísto výchozího nastavení jednoho „nejlepšího“ typu závisí správná volba silně na konkrétních provozních podmínkách, kterým bude ložisko čelit. Čisté, kontrolované prostředí V převodovkách, vřetenech obráběcích strojů a dalších aplikacích se stávající cirkulací oleje nebo dobře utěsněnou skříní jsou otevřená ložiska často cenově nejefektivnější a nejúčinnější volbou, protože okolní systém již zajišťuje kontrolu znečištění a mazání. Střední průmyslová nastavení U motorů, ventilátorů a dopravníkových systémů pro všeobecné použití pracujících v přiměřeně čistém vnitřním prostředí poskytují stíněná ložiska praktickou rovnováhu ochrany a nízkého tření bez omezení rychlosti plného těsnění. Drsné, špinavé nebo mokré podmínky Aplikace, jako je zemědělská technika, venkovní stroje, linky na zpracování potravin s požadavky na mytí nebo čerpadla manipulující s vlhkým prostředím, vyžadují utěsněná ložiska, kde odolnost proti znečištění je mnohem důležitější než minimalizace tření . Úvahy o rychlosti a teplotě Kromě ochrany před znečištěním jsou rychlost otáčení a tvorba tepla stejně důležitými faktory, které mohou vyloučit určité typy ložisek bez ohledu na podmínky prostředí. Vysokorychlostní aplikace, jako jsou vřetenové motory nebo vysokootáčkové ventilátory, obecně upřednostňují otevřená nebo chráněná ložiska, protože kontaktní tření těsnění v utěsněných ložiskách vytváří teplo, které se zvyšuje s rychlostí otáčení , což může vést k předčasné degradaci maziva nebo tepelnému poškození při trvale vysokých otáčkách. Pokud aplikace vyžaduje jak vysokou rychlost, tak ochranu proti znečištění, technici často potřebují vyhodnotit specializované konstrukce těsnění s nízkým třením nebo doplnit stíněná ložiska řešeními externího těsnění v samotném pouzdře. Přístup k údržbě a náklady na životní cyklus Dlouhodobé úvahy o nákladech často upřednostňují jiné typy ložisek, než by naznačovala samotná počáteční pořizovací cena. Přístupnost pro údržbu U ložisek na snadno přístupných místech s pravidelnými plány údržby umožňují otevřené nebo stíněné konstrukce průběžné domazávání, které může výrazně prodloužit životnost srovnatelného utěsněného ložiska s pevnou životností maziva . Na těžko přístupných nebo zapuštěných místech konstrukce utěsněných ložisek s mazáním na celou dobu životnosti zcela eliminuje potřebu přístupu k údržbě. Ekonomika výměny vs. domazávání Zatímco utěsněná ložiska jsou dražší předem, jejich bezúdržbová konstrukce může snížit náklady na pracovní sílu v aplikacích, kde by domazávání jinak vyžadovalo značné prostoje zařízení nebo demontáž, což často činí utěsněná ložiska hospodárnější po celou dobu životnosti navzdory vyšší počáteční ceně. Průvodce rychlým výběrem Použijte následující pokyny pro přizpůsobení typu ložiska vašim specifickým požadavkům aplikace: Zvolte otevřená ložiska, když pouzdro zajišťuje nepřetržité mazání a kontrolu znečištění a prioritou je maximální rychlost nebo minimální tření. Vyberte si stíněná ložiska pro běžná průmyslová zařízení ve středně čistých prostředích, která vyžadují základní ochranu proti úlomkům, aniž byste museli obětovat rychlost. Vyberte si utěsněná ložiska pro prašná, mokrá nebo omývaná prostředí nebo pro těžko přístupná místa, kde je nezbytný bezúdržbový provoz. Vyberte si utěsněná ložiska, když rutinní domazávání není praktické, a to ani v relativně čistém prostředí, abyste snížili požadavky na průběžnou údržbu. Nepoužívejte utěsněná ložiska ve vysokorychlostních aplikacích s vysokou teplotou, kde by tření těsnění mohlo urychlit rozpad maziva. Mezi těmito třemi typy neexistuje žádná univerzálně „lepší“ možnost – každý představuje jiný kompromis mezi třením, ochranou a požadavky na údržbu. Správná volba závisí na přizpůsobení těchto kompromisů vašemu konkrétnímu operačnímu prostředí, požadavkům na rychlost a možnostem údržby, spíše než výchozí typ, který se na papíře jeví jako nejodolnější.

Přímá odpověď Přírubové ložisko je správnou volbou vždy, když konstrukce potřebuje, aby se ložisko axiálně nacházelo uvnitř pouzdra s průchozím otvorem bez obrobeného osazení. Příruba, lem vyčnívající z jednoho konce vnějšího kroužku, dělá práci, kterou by jinak dělalo rameno, což znamená přírubová ložiska zjednodušují geometrii pouzdra, snižují počet obráběcích kroků a řídí axiální polohu spolehlivěji než kluzné ložisko zapuštěné do stupňovitého otvoru . Kompromisem je, že nosnost příruby je omezená, takže příruba by měla umístit ložisko, nikoli nést primární provozní zatížení. 1 krok obrábění Typická redukce versus obrábění osazeného otvoru pro kluzné ložisko 0,5 až 2 mm Běžný rozsah tloušťky příruby u malých a miniaturních přírubových ložisek ABEC 1 až 7 Přesné třídy běžně dostupné v produktových řadách přírubových ložisek 10 až 20 procent Typický limit axiálního zatížení příruby vzhledem k radiálnímu zatížení ložiska Co vlastně řeší přírubové ložisko Než se podíváte na návrh příruby, porozumějte problému vyrovnání Standardní radiální ložisko nemá žádný vestavěný způsob, jak zabránit prokluzování přímým průchozím otvorem. Pro jeho axiální umístění konstruktér tradičně opracovává osazení do pouzdra, malý schůdek, na který dosedá vnější kroužek, nebo přidává pojistný kroužek na vzdálenější straně. Obě řešení fungují, ale obě také přidávají obráběcí operace, utahují toleranční sadu na krytu a zvyšují počet způsobů, jak se může sestava během výroby pokazit. Přírubové ložisko odstraňuje tento požadavek tím, že z jednoho konce vnějšího kroužku vyčnívá tenký břit, jehož velikost je větší, než je otvor, ve kterém je umístěn. Příruba se opírá o čelo pouzdra spíše než o obrobené vnitřní osazení, takže samotné pouzdro může být jednoduchý přímý otvor, vyvrtaný nebo vystružený v jediném průchodu. To je důvod, proč se přírubová ložiska objevují tak konzistentně v kompaktních elektromechanických sestavách, kde každý přidaný obráběcí krok zvyšuje náklady a každá přidaná tolerance zvyšuje možnost nevyoseného rotujícího hřídele. Ekonomický případ je v měřítku jasnější. Jedno obrobené osazení přidává pouze sekundy do výrobního cyklu na maloobjemovém prototypu, ale v rámci výrobní série desítek tisíc jednotek se stejná operace spojuje do významného podílu celkového času a nákladů na obrábění. Přidává také rozměr, který musí být dodržen v toleranci, což zvyšuje šanci, že součást neprojde kontrolou a bude sešrotována nebo přepracována. Ložisko s přírubou přesouvá tuto odpovědnost za umístění na ložisko samotné, což je součást, která je samozřejmostí již vyrobena s přísnou tolerancí, místo aby požadovalo od dodavatele pouzdra dodatečný kritický rozměr. Součásti jádra a jejich role v konstrukci přírubových ložisek Jak se příruba integruje se zbytkem nosné konstrukce, aniž by se změnila vnitřní mechanika 1 Integrální příruba Prodloužení obrobené nebo vytvarované přímo do vnějšího kroužku, poskytující axiální doraz bez jakéhokoli samostatného hardwaru nebo dodatečného montážního kroku. 2 Vnější okruh Raceway Funguje stejně jako u bezpřírubového ložiska, přenáší radiální zatížení, zatímco příruba se zabývá polohováním spíše než přenášením zatížení. 3 Vnitřní Kroužek A Vývrt Montuje se na hřídel přesně jako u standardního ložiska, protože úprava příruby je u velké většiny provedení aplikována pouze na vnější kroužek. 4 Rolovací Prvky A Klec Funkce je totožná se standardními ložisky, protože příruba je prvkem rozhraní skříně a nemění vnitřní mechaniku valivého kontaktu. 5 Těsnění Nebo štíty Namontováno stejným způsobem jako u variant bez příruby a čelo příruby může také pomoci zabránit migraci nečistot podél hřídele do pouzdra. 6 Montážní otvory na některých přírubách Větší pouzdra ložisek s přírubou někdy obsahují otvory pro šrouby skrz samotnou přírubu, což umožňuje přímé upevnění spíše než spoléhání se pouze na lisované uložení. Běžné typy přírub Přizpůsobení geometrie příruby způsobu montáže, který montáž vyžaduje Typ příruby Popis Nejvhodnější pro Kruhová integrální příruba Souvislý kruhový břit vyčnívající z vnějšího kroužku, žádné montážní otvory Jednoduché axiální umístění v průchozím otvoru, nejběžnější u miniaturních ložisek Drážkovaná příruba Příruba s výřezy, snižující materiál a umožňující vůli nástroje při montáži Kompaktní sestavy, kde není vyžadován plný kontakt s přírubou Šroubovaná montážní příruba Větší příruba s průchozími otvory pro šrouby, používaná především u větších ložiskových jednotek Aplikace vyžadující pevnou, upevněnou polohu ložiska spíše než lisované uložení Tenká profilová příruba Příruba s minimální tloušťkou navržená tak, aby sestavě nepřidávala téměř žádnou axiální délku Prostorově omezená zařízení, kde záleží na každém zlomku milimetru Přesné toleranční třídy pro přírubová ložiska Jak samotná geometrie příruby nese svůj vlastní požadavek na toleranci Přírubová ložiska jsou klasifikovány pomocí stejných systémů ABEC a ISO 492, jaké se používají u standardních ložisek, pokud jde o díru, vnější průměr a přesnost chodu, ale příruba přidává další geometrický požadavek, který u kluzných ložisek není. Pravoúhlost čela příruby, což znamená, jak kolmé je čelo příruby k ose ložiska, a konzistence tloušťky příruby ovlivňují, jak rovnoměrně dosedá ložisko na čelo pouzdra. Příruba, která není čtvercová, může způsobit malý napínací úhel do celé sestavy, což se projevuje vibracemi nebo nerovnoměrným opotřebením, i když je rozměrová třída jádra ložiska jinak vysoká. Z tohoto důvodu by kupující, kteří specifikovali přírubová ložiska pro přesné aplikace, měli potvrdit toleranci pravoúhlosti příruby odděleně od obecné třídy ABEC nebo ISO, protože ne každý výrobce tuto hodnotu standardně publikuje a nezlepší se automaticky jednoduše proto, že byla vybrána vyšší třída přesnosti jádra. Praktický způsob, jak to požadovat ve specifikaci, je požádat přímo výrobce o maximální hodnotu házení příruby měřenou vzhledem k ose vrtání, spíše než předpokládat, že vlastnost pokrývá pouze číselná třída ABEC nebo ISO. Výrobci, kteří mají zkušenosti s výrobou přesných přírubových ložisek, budou mít tato data k dispozici a dodavatel, který je nemůže poskytnout, by měl být považován za signál k ověření kvality příruby prostřednictvím vstupní kontroly před zadáním velké výrobní zakázky. Aplikace, kde jsou přírubová ložiska tou správnou volbou Průmyslová odvětví, kde axiální vlastní umístění převažuje nad omezením zatížení příruby Robotika A Automatizace Malé motory a pohony Spotřební elektronika RC A Hobby Zařízení Pouzdra na lékařské nástroje Fotoaparát A Optické Mechanismy V robotice a automatizaci jsou přírubová ložiska široce používána v převodových stupních a kloubových modulech, kde pouzdro s přímým vrtáním udržuje okolní strukturu jednoduchou a přitom ložisku poskytuje spolehlivou, opakovatelnou polohu uložení. U malých motorů a pohonů eliminují přírubová ložiska namontovaná přímo do lisovaného nebo lisovaného pouzdra potřebu samostatného přídržného prvku, což je důležité, když se samotné pouzdro vyrábí ve velkém objemu a jakýkoli další krok obrábění se násobí napříč každou vyrobenou jednotkou. Spotřební elektronika a hobby zařízení, včetně RC vozidel a malých dronů, používají přírubová ložiska, protože pouzdra jsou často lisovaná z plastu, kde je obrábění přesného vnitřního osazení mnohem obtížnější a nákladnější než formování jednoduchého přímého otvoru. V krytech lékařských nástrojů a kamerových nebo optických mechanismech slouží příruba také sekundárnímu účelu tím, že působí jako světelná bariéra proti prachu a nečistotám migrujícím podél hřídele a doplňuje jakékoli těsnění, které je namontováno na samotném ložisku. Výběrová kritéria pro inženýry Praktický rámec pro specifikaci přírubových a bezpřírubových ložisek Axiální zatížení přes přírubu by mělo zůstat nízké. Příruba je polohovací prvek, nikoli primární axiální ložisko. Pokud aplikace aplikuje smysluplné spojité axiální zatížení, jednoúčelové axiální ložisko nebo správně navržená kombinace osazení a pojistného kroužku překoná výkon spoléhání se na samotnou přírubu. Faktor výběru Otázka na odpověď Proč na tom záleží Způsob výroby bydlení Je pouzdro opracované, lisované nebo lisované Přírubová ložiska offer the largest cost benefit in molded or stamped housings Velikost axiálního zatížení Jak velkou spojitou axiální sílu skutečně unese příruba Nadměrné zatížení příruby může časem deformovat přírubu nebo uvolnit lícování K dispozici tloušťka příruby Má sestava prostor pro přidanou axiální délku příruby Tenká profilová přírubas exist specifically for space constrained designs Způsob montáže Bude ložisko zalisováno nebo přišroubováno přes přírubu Určuje, zda je vyžadována hladká integrální příruba nebo šroubovaná montážní příruba Požadavek na přesnost Vyžaduje aplikace kontrolovanou pravoúhlost příruby? Vysoce přesné sestavy by to měly specifikovat odděleně od základní třídy ABEC Náklady a výrobní kompromisy Jednotková cena vážení příruby oproti nákladům na obrábění, které eliminuje Ložiska s přírubou mají obvykle skromnou jednotkovou cenu oproti ekvivalentnímu ložisku bez příruby, obecně v rozmezí od deseti do dvaceti pěti procent, což odráží další krok tváření nebo obrábění potřebný k výrobě samotné příruby a dodatečnou kontrolu potřebnou k potvrzení pravoúhlosti příruby. Samostatně tato prémie vypadá jako dodatečné náklady, ale je třeba ji porovnat s tím, co nahrazuje, spíše než s cenou kluzného ložiska samotnou. Obrobené osazení v kovovém pouzdře obvykle stojí více na jednotku než prémie na přírubu, jakmile jsou zahrnuty opotřebení nástroje, doba cyklu a přidaný kontrolní bod, a mezera se dále rozšiřuje, když je pouzdro lisovaným plastovým dílem, protože přímý průchozí otvor je mnohem jednodušší funkcí formy než vnitřní osazení s řízenou výškou kroku. Pro velkosériovou výrobu toto srovnání obvykle dává přednost přírubovému ložisku. U malých objemů nebo prototypových prací je rozdíl menší a každý přístup může být přiměřený v závislosti na existujících nástrojích a omezeních návrhu a konstrukční tým by měl provést toto srovnání se svým vlastním skutečným objemem výroby spíše než předpokládat výsledek bez kontroly skutečných čísel z obou výrobních cest. Pokyny k instalaci Praktiky, které zachovávají vyrovnání, jsou přínosem, který má příruba poskytovat Zatlačte na kroužek, ne na přírubu. Montážní síla by měla být aplikována na vnější čelo kroužku během lisování, protože lisování přímo na přírubu ji může ohnout nebo prasknout, zejména u konstrukcí s tenkými profily. Potvrďte zkosení otvoru. Malé zkosení na vstupu do otvoru pouzdra pomáhá lícovat sedlo příruby, aniž by se při instalaci zachytilo o ostrou hranu. Zkontrolujte usazení příruby přes celou plochu. Příruba, která nerovnoměrně dosedá na čelo skříně, ukazuje buď na problém s pravoúhlostí skříně, nebo na poškození ložiska v důsledku instalace, a oba stavy by měly být opraveny před uvedením sestavy do provozu. Vyhněte se přílišnému utahování šroubových přírub. U konstrukcí s přírubou se šroubovou montáží může nadměrný krouticí moment deformovat vnější kroužek a způsobit předpětí, které nebylo nikdy zamýšleno konstrukcí ložiska. Ověřte vyrovnání hřídele samostatně. Příruba řídí axiální polohu vnějšího kroužku, nikoli souosost hřídele, takže radiální vyrovnání mezi protilehlými ložisky je stále třeba kontrolovat nezávisle u sestav s více ložisky. Klíčové věci Přírubová ložiska si vydobyjí své místo v přesné výrobě tím, že problém se souosostí skříní o více krocích promění v jediný přímý otvor, aniž by konstruktér požadoval obětování rotační přesnosti pro dosažení této jednoduchosti. Hlavní výhoda: příruba nahrazuje obrobené osazení nebo přídržný kroužek, čímž se snižuje složitost pouzdra a výrobní náklady, zejména u lisovaných nebo lisovaných sestav. Omezení zatížení: příruba by měla umístit ložisko, nenést primární axiální zatížení, a aplikace s velkým trvalým tahem potřebují místo toho vyhrazené řešení. Přesný detail: pravoúhlost příruby a konzistence tloušťky si zaslouží svou vlastní specifikaci, oddělenou od obecné třídy tolerance ložiska ABEC nebo ISO. Péče o instalaci: zatlačte na kroužek spíše než na přírubu a před uvedením sestavy do provozu zkontrolujte rovnoměrné usazení přes celou plochu příruby. Nejlépe sedí: kompaktní elektromechanické sestavy, lisovaná plastová pouzdra a velkoobjemová výroba, kde každý přidaný obráběcí krok nese skutečné náklady v celém provozu. Základním principem je, že přírubové ložisko je konstrukčním rozhodnutím o pouzdru stejně jako rozhodnutím o komponentě ložiska. Vybráno ze správného důvodu, ve správném zátěžovém prostředí odstraňuje složitost z okolní sestavy a zároveň zachovává stejnou přesnost rotace, kterou inženýři očekávají od jakéhokoli správně specifikovaného přesného ložiska. Správná specifikace od samého začátku s pravoúhlostí příruby a limity zatížení dokumentovanými spolu se standardními parametry ložisek je to, co změní rozhodnutí o malé součásti ve spolehlivý, opakovatelný výsledek výroby. .fb-article { --primary: #1c50a2; --primary-dark: #0f3570; --primary-light: #4a76c4; --steel: #5a6b7d; --copper: #b8722f; --bg-page: #f5f7fa; --bg-panel: #ffffff; --ink: #1e2530; --ink-soft: #495364; --line: #d7dee8; font-family: "Segoe UI", "Helvetica Neue", Arial, sans-serif; color: var(--ink); background: var(--bg-page); line-height: 1.7; padding: 0 20px 60px 20px; } .fb-article h1 { font-family: "Segoe UI", Arial, sans-serif; font-size: 34px; font-weight: 800; color: var(--primary-dark); letter-spacing: 0.2px; margin: 40px 0 6px 0; line-height: 1.25; } .fb-article .fb-hero { background: linear-gradient(135deg, var(--primary-dark) 0%, var(--primary) 60%, var(--primary-light) 100%); border-radius: 4px; padding: 34px 30px; margin: 22px 0 30px 0; position: relative; overflow: hidden; } .fb-article .fb-hero::before { content: ""; position: absolute; top: -40px; right: -40px; width: 180px; height: 180px; border: 18px solid rgba(255,255,255,0.08); border-radius: 50%; } .fb-article .fb-hero::after { content: ""; position: absolute; bottom: -60px; right: 60px; width: 120px; height: 120px; border: 12px solid rgba(255,255,255,0.06); border-radius: 50%; } .fb-article .fb-eyebrow { color: rgba(255,255,255,0.75); font-size: 12px; font-weight: 700; letter-spacing: 2px; text-transform: uppercase; margin-bottom: 10px; position: relative; z-index: 2; } .fb-article .fb-conclusion { color: #ffffff; font-size: 19px; font-weight: 500; line-height: 1.65; max-width: 800px; position: relative; z-index: 2; margin: 0; } .fb-article .fb-conclusion strong { color: #ffe9c9; font-weight: 800; } .fb-article .fb-stat-row { display: flex; flex-wrap: wrap; gap: 14px; margin: 26px 0 34px 0; } .fb-article .fb-stat-card { flex: 1 1 200px; background: var(--bg-panel); border: 1px solid var(--line); border-left: 4px solid var(--copper); border-radius: 3px; padding: 16px 18px; } .fb-article .fb-stat-card .fb-stat-number { font-size: 26px; font-weight: 800; color: var(--primary-dark); display: block; } .fb-article .fb-stat-card .fb-stat-label { font-size: 13px; color: var(--ink-soft); margin-top: 4px; display: block; } .fb-article h2 { font-size: 23px; font-weight: 800; color: var(--primary-dark); margin: 46px 0 6px 0; padding-left: 16px; border-left: 5px solid var(--primary); line-height: 1.4; } .fb-article .fb-section-sub { color: var(--steel); font-size: 14px; margin: 4px 0 18px 21px; font-style: italic; } .fb-article .fb-panel { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 22px 24px; margin: 16px 0 24px 0; } .fb-article p { margin: 0 0 14px 0; color: var(--ink); font-size: 16px; } .fb-article p:last-child { margin-bottom: 0; } .fb-article table { width: 100%; border-collapse: collapse; margin: 16px 0 26px 0; background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; overflow: hidden; } .fb-article table tr:first-child td { background: var(--primary-dark); color: #ffffff; font-weight: 700; font-size: 14px; letter-spacing: 0.4px; text-transform: uppercase; padding: 12px 16px; } .fb-article table td { padding: 11px 16px; border-bottom: 1px solid var(--line); font-size: 15px; color: var(--ink); vertical-align: top; } .fb-article table tr:last-child td { border-bottom: none; } .fb-article table tr:nth-child(even):not(:first-child) td { background: #eef2f8; } .fb-article .fb-component-grid { display: grid; grid-template-columns: repeat(auto-fit, minmax(260px, 1fr)); gap: 16px; margin: 18px 0 26px 0; } .fb-article .fb-component-card { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 18px 20px; position: relative; padding-left: 54px; } .fb-article .fb-component-card .fb-tag { position: absolute; left: 16px; top: 18px; width: 26px; height: 26px; border-radius: 50%; background: var(--primary); color: #ffffff; font-size: 13px; font-weight: 800; display: flex; align-items: center; justify-content: center; } .fb-article .fb-component-card h3 { margin: 0 0 6px 0; font-size: 16px; color: var(--primary-dark); font-weight: 700; } .fb-article .fb-component-card p { font-size: 14px; color: var(--ink-soft); margin: 0; } .fb-article ul.fb-list { list-style: none; margin: 16px 0 26px 0; padding: 0; } .fb-article ul.fb-list li { padding: 10px 0 10px 28px; border-bottom: 1px dashed var(--line); position: relative; font-size: 15.5px; color: var(--ink); } .fb-article ul.fb-list li:last-child { border-bottom: none; } .fb-article ul.fb-list li::before { content: ""; position: absolute; left: 0; top: 17px; width: 10px; height: 10px; background: var(--primary); border-radius: 2px; transform: rotate(45deg); } .fb-article ul.fb-list li strong { color: var(--primary-dark); } .fb-article .fb-callout { background: #eef2f8; border: 1px solid var(--line); border-left: 5px solid var(--primary); border-radius: 4px; padding: 16px 20px; margin: 18px 0 26px 0; font-size: 15px; color: var(--ink-soft); } .fb-article .fb-callout strong { color: var(--primary-dark); } .fb-article .fb-tag-strip { display: flex; flex-wrap: wrap; gap: 12px; margin: 18px 0 26px 0; } .fb-article .fb-tag-pill { background: var(--primary-dark); color: #ffffff; padding: 9px 18px; border-radius: 20px; font-size: 14px; font-weight: 600; } .fb-article .fb-summary { background: var(--primary-dark); border-radius: 4px; padding: 28px 26px; margin: 40px 0 10px 0; color: #ffffff; } .fb-article .fb-summary h2 { color: #ffffff; border-left: 5px solid var(--copper); margin-top: 0; } .fb-article .fb-summary p { color: rgba(255,255,255,0.9); } .fb-article .fb-summary ul.fb-list li { border-bottom: 1px dashed rgba(255,255,255,0.2); color: rgba(255,255,255,0.95); } .fb-article .fb-summary ul.fb-list li::before { background: var(--copper); } .fb-article .fb-summary ul.fb-list li strong { color: #ffe9c9; } @media (max-width: 640px) { .fb-article h1 { font-size: 26px; } .fb-article .fb-hero { padding: 24px 18px; } .fb-article .fb-conclusion { font-size: 16px; } .fb-article table td { font-size: 13.5px; padding: 9px 10px; } }

Přímá odpověď Ložiska z nerezové oceli jsou správnou volbou vždy, když musí rotující sestava odolávat vlhkosti, splachovacím chemikáliím nebo působení mořské soli, aniž by došlo ke snížení přesnosti odvalování. Nejdůležitějším rozhodnutím je výběr stupně: martenzitické třídy jako 440C poskytují tvrdost blízkou standardní chromové oceli, zatímco austenitické třídy jako 304 a 316 vyměňují určitou nosnost za podstatně vyšší odolnost proti korozi . Výběr nesprávné třídy pro dané prostředí je jedinou nejčastější příčinou předčasného selhání nerezového ložiska v terénu. 58 až 60 HRC Typická tvrdost martenzitické nerezové ložiskové oceli 440C 16 až 18 procent Rozsah obsahu chrómu, který dodává nerezové oceli její pasivní oxidovou vrstvu ABEC 1 až 7 Přesné třídy běžně dostupné napříč produktovými řadami nerezových ložisek 2x až 5x Typická cenová prémie oproti standardním ložiskům z chromové oceli stejné velikosti Proč odolnost proti korozi vyžaduje jinou materiálovou strategii Pochopení metalurgie za výkonem nerezových ložisek Standardní ložisková ocel, nejčastěji chromová ocel třídy 52100, dosahuje vynikající tvrdosti a odolnosti proti únavě, ale nemá téměř žádnou vlastní odolnost proti korozi. Tenký film vlhkosti, který zůstane na nechráněné oběžné dráze z chromové oceli, může během několika hodin vytvořit viditelnou povrchovou rez, a jakmile se na oběžné dráze vytvoří rez, ložisko je prakticky šrotem, protože únava z valivého kontaktu nastává v korozních důlcích mnohem rychleji než na čistém povrchu. Nerezová ložisková ocel řeší tento problém přidáním chrómu, typicky v rozsahu šestnácti až osmnácti procent hmotnostních u nejběžnějších jakostí, který vytvoří na povrchu tenkou pasivní vrstvu oxidu chrómu. Tato vrstva se při poškrábání sama opravuje, pokud je přítomen kyslík, což dává nerezové oceli charakteristickou odolnost proti korozi. Kompromis je metalurgický. Přidáním chrómu a snížením obsahu uhlíku, který je nezbytný pro zachování odolnosti slitiny vůči korozi, se obecně snižuje maximální dosažitelná tvrdost ve srovnání se standardní chromovou ocelí a tvrdost je přímo vázána na nosnost a únavovou životnost při valivého kontaktu. To je důvod, proč ložiska z nerezové oceli nejsou univerzálním vylepšením oproti ložiskům z chromové oceli. Řeší specifický problém, korozi prostředí, za specifické náklady, což je typicky nějaká kombinace snížené nosnosti, snížené maximální provozní teploty nebo vyšší jednotkové ceny. Specifikace nerezové oceli tam, kde to prostředí nevyžaduje, zvyšuje náklady bez přidané hodnoty, zatímco specifikace standardní chromové oceli v korozivním prostředí zaručuje brzké selhání. Rovněž stojí za pochopení, že odolnost proti korozi není jedinou vlastností, ale spektrem, které závisí na konkrétním použitém korozívním činidlu. Nerezová třída, která dobře odolává atmosférické vlhkosti, může být stále zranitelná vůči chloridovým iontům nacházejícím se v mořské vodě nebo průmyslových čisticích prostředcích, které napadají pasivní vrstvu prostřednictvím mechanismu zvaného důlková koroze. To je důvod, proč nelze výběr jakosti redukovat na jednoduchou otázku, zda je ložisko nerezové nebo ne. Konkrétní složení slitiny určuje, jakému koroznímu prostředí může odolat a jak dlouho, a výrobci zveřejňují údaje o odolnosti proti korozi proti standardizovaným testovacím prostředím právě proto, že výkon se velmi liší podle typu expozice. Teplota také ovlivňuje odolnost proti korozi způsoby, které lze snadno přehlédnout během počáteční specifikace. Zvýšená teplota urychluje většinu korozních mechanismů, takže nerezové ložisko, které funguje adekvátně při pokojové teplotě v mírně korozivní kapalině, může degradovat mnohem rychleji, pokud se stejná kapalina zahřeje, jak se často stává při sterilizačních cyklech, chemických zpracovatelských linkách nebo aplikacích v motorovém prostoru. Inženýři, kteří specifikují nerezová ložiska pro jakoukoli aplikaci zahrnující jak teplo, tak vlhkost nebo chemickou expozici, by měli považovat kombinovaný stav za návrhový případ, nikoli za základní linii pokojové teploty. Základní komponenty a jejich role v designu odolném proti korozi Každá část ložiska musí odolávat stejnému prostředí, nejen kroužky 1 Nerezové prsteny Vnitřní a vnější kroužky vyrobené z nerezové tyčoviny poskytují povrch oběžných drah odolný proti korozi, který kroužek z chromové oceli nemůže nabídnout ve vlhkém nebo chemickém prostředí. 2 Nerezové kuličky Valivá tělesa jsou obvykle vyrobena ze stejné nebo kompatibilní nerezové třídy, protože smíchání standardní ocelové kuličky s nerezovým kroužkem může způsobit riziko galvanické koroze v kontaktní zóně. 3 Klec odolná proti korozi Klece jsou běžně vyráběny z nerezové oceli, PTFE nebo technického polymeru, protože standardní ocelová nebo mosazná klec by zkorodovala dlouho předtím, než kroužky a kuličky vykazují jakoukoli degradaci. 4 Těsnění určené pro životní prostředí Pryžové těsnicí směsi se vybírají pro chemickou kompatibilitu se specifickou oplachovou kapalinou, rozpouštědlem nebo mořským prostředím, protože standardní nitrilové těsnění může v některých chemikáliích bobtnat nebo degradovat. 5 Kompatibilní mazivo Potravinářská nebo chemicky inertní maziva se používají tam, kde je vyžadována shoda s předpisy, a voděodolná maziva se používají tam, kde je časté oplachování, zatímco syntetická maziva určená pro velké teplotní výkyvy jsou vybírána pro venkovní a námořní nasazení. 6 Spojovací materiál A Pouzdra Okolní hardware, včetně stavěcích šroubů, pojistných kroužků a šroubů pouzdra, by měl odpovídat třídě koroze ložiska, protože standardní ocelový spojovací prvek může zrezivět a kontaminovat sestavu. Porovnání běžných tříd ložisek z nerezové oceli Výběr mezi martenzitickými a austenitickými rodinami na základě zatížení a prostředí stupeň Rodina Typická tvrdost Nejvhodnější pro 440C Martenzitické 58 až 60 HRC Aplikace vyžadující nosnost blízkou chromové oceli se střední odolností proti korozi 420 Martenzitické 50 až 55 HRC Nerezová ložiska pro všeobecné použití, kde není vyžadována extrémní tvrdost 304 austenitické Nelze vytvrdit tepelným zpracováním Lehká nosná ložiska vyžadující maximální odolnost proti korozi a nemagnetické chování 316 austenitické Nelze vytvrdit tepelným zpracováním Mořská a chemická zpracovatelská prostředí s agresivním působením chloridů 440A Martenzitické 54 až 58 HRC Aplikace vyžadující rovnováhu mezi tvrdostí 440C a zlepšenou odolností proti korozi Přesné toleranční třídy pro nerezová ložiska Dostupnost jakosti se mírně liší od standardních produktových řad ocelových ložisek Ložiska z nerezové oceli jsou klasifikována pomocí stejných tolerančních systémů ABEC a ISO 492 jako u standardních ocelových ložisek, ale ne každá třída nerezové oceli je k dispozici na každé úrovni přesnosti od každého výrobce. Austenitické třídy jako 304 a 316 jsou běžně skladovány v třídách s nižší až střední tolerancí, protože jejich primární použití, odolnost proti korozi v potravinářském, námořním a chemickém zařízení, zřídka vyžaduje přesnost jakosti přístroje. Nerez Martensitic 440C je nejčastěji dostupná třída až do vyšších tříd přesnosti, protože její tvrdost podporuje přísnější kontrolu rozměrů vyžadovanou u těchto tříd. Stupeň ABEC Ekvivalent ISO Typická nerezová aplikace ABEC 1 třída 0 Dopravníky na zpracování potravin a strojní zařízení pro všeobecné mytí ABEC 3 třída 6 Zařízení pro farmaceutické zpracování a hardware námořní paluby ABEC 5 třída 5 Lékařské vozíky, automatizace laboratoří a pumpy pro dávkování chemikálií ABEC 7 třída 4 Chirurgické nástroje a přesné laboratorní analyzátory vyžadující nízkou hlučnost Jak se vyrábí ložiska z nerezové oceli Další kontroly procesu potřebné k ochraně odolnosti proti korozi během výroby Výroba ložiska z nerezové oceli se řídí stejným obecným postupem jako výroba standardních ocelových ložisek, ale několik kroků vyžaduje dodatečné kontroly, aby se předešlo snížení odolnosti proti korozi, než se ložisko vůbec dostane do provozu. Materiálové zdroje. Nerezová tyč a drát je certifikován pro chemické složení, protože obsah chrómu pod specifikací může tiše snížit korozní vlastnosti bez jakékoli viditelné vady. Obrábění speciálními nástroji. Nerezová ocel se během řezání vytvrzuje snadněji než chromová ocel, takže výrobci používají speciální nástroje a řezné parametry, aby se vyhnuli povrchovému kalení, které by narušovalo pozdější broušení. Tepelné zpracování pro martenzitické třídy. 440C a podobné jakosti jsou kaleny a temperovány pod řízenou atmosférou, aby se zabránilo povrchové oxidaci, kterou by bylo nutné později odstranit. Pasivace. Po opracování jsou kroužky a kuličky chemicky pasivovány, typicky v lázni kyseliny citrónové nebo dusičné, aby se odstranilo zapuštěné volné železo z povrchu a zpevnila se pasivní vrstva oxidu chromitého. Kontrola znečištění během broušení. Broušení nerezových součástí spolu se standardními ocelovými součástmi ve stejném zařízení může zapouzdřit částice uhlíkové oceli do nerezového povrchu a vytvořit tak lokalizovaná korozní místa, takže mnoho výrobců věnuje samostatné brusné linky. Čistý prostor nebo řízená montáž. Nerezová ložiska vyšší třídy určená pro použití ve zdravotnictví nebo v kontaktu s potravinami se montují v kontrolovaném prostředí, aby se zabránilo kontaminaci korozivzdorné části nečistotami, které nejsou z nerezové oceli. Finální pasivační ověření. Hotová ložiska mohou být testována cyklem solné mlhy nebo vlhké komory, aby se před uvolněním potvrdilo, že pasivní vrstva splňuje specifikovaný standard odolnosti proti korozi. Aplikace, kde jsou ložiska z nerezové oceli správnou volbou Průmyslová odvětví, kde odolnost proti korozi není volitelná Zpracování Potravin A Nápojů Námořní A Pobřežní Zařízení Lékařské A Chirurgické Zařízení Chemické zpracování Farmaceutická výroba Čištění odpadních vod Laboratorní automatizace Venkovní A Pobřežní Zařízení Při zpracování potravin a nápojů se ložiska z nerezové oceli používají v dopravnících, mixérech a balicích zařízeních, kde časté mytí vodou a dezinfekčními chemikáliemi by standardní ložisko zrezivělo během několika dní. Regulační rámce v tomto odvětví často vyžadují, aby povrchy přicházející do styku s potravinami a blízké součásti odolávaly korozi a aby se zabránilo kontaminaci produktové řady částicemi rzi, takže nerez je spíše výchozí než volitelná možnost. V námořních a pobřežních zařízeních je vystavení chloridům ze slané vody a slaného vzduchu jedním z nejagresivnějších korozních prostředí, kterému může ložisko čelit, a proto je nerezová ocel 316 s přidaným obsahem molybdenu často specifikována nad 304 pro navijáky, palubní hardware a součásti pohonného systému. V lékařských a chirurgických zařízeních nerezová ložiska podporují nástroje, které musí odolat opakovaným sterilizačním cyklům v autoklávu zahrnujícím vysoké teplo a páru, tedy prostředí, které by nekorodující ložisko rychle degradovalo. Při chemickém zpracování a čištění odpadních vod jsou ložiska vystavena širokému spektru agresivních kapalin a výběr jakosti musí brát v úvahu specifický požadovaný profil chemické odolnosti, protože ne všechny nerezové třídy fungují stejně proti každé chemikálii. Výběrová kritéria pro inženýry Praktický rámec pro specifikaci správné třídy nerezového ložiska Nejprve prostředí, poté zatížení. Identifikujte konkrétní korozní expozici, které bude ložisko čelit, včetně chemického typu, přítomnosti chloridů a metody sterilizace, před dokončením požadavků na zatížení a rychlost, protože prostředí často zužuje výběr jakosti ještě před zahájením výpočtů zatížení. Užitečnou disciplínou pro inženýrské týmy je zdokumentování profilu korozní expozice aplikace před vyžádáním cenových nabídek ložisek, spíše než zasíláním obecné žádosti o nerezové ložisko a ponecháním výběru třídy na dodavateli. Poskytnutí podrobností o kontaktu s chemikáliemi, teplotním rozsahu, četnosti sterilizace a požadované životnosti umožňuje výrobci ložisek doporučit kombinaci třídy a těsnění, která byla skutečně ověřena pro danou expozici, namísto toho, aby implicitně zvolil jakoukoli nerezovou třídu, která je právě na skladě. Tento malý krok ve fázi specifikace zabraňuje velkému podílu předčasných korozních selhání hlášených v aplikacích potravinářského, námořního a lékařského vybavení. Faktor výběru Otázka na odpověď Proč na tom záleží Chemická expozice Jaké kapaliny nebo chemikálie budou v kontaktu s ložiskem Určuje, zda je pro odpovídající odolnost vyžadována slitina 304, 316 nebo speciální slitina Zatížení a rychlost Může austenitická třída unést požadované zatížení nebo je potřeba martenzitická tvrdost austenitické grades trade hardness for corrosion resistance, limiting load capacity Metoda sterilizace Bude sestava podrobena autoklávové, gama nebo chemické sterilizaci Ovlivňuje materiál těsnění, stabilitu maziva a dlouhodobou korozi Magnetická citlivost Vyžaduje aplikace nemagnetické ložisko austenitické grades are non-magnetic while martensitic grades are magnetic Dodržování předpisů Vyžaduje průmysl certifikaci potravinářské nebo lékařské kvality? Určuje přijatelné mazivo, materiál těsnění a požadavky na dokumentaci Trendy na trhu tvarování dodávky nerezových ložisek Vyžadujte ovladače a vzory zdrojů napříč aplikacemi odolnými proti korozi Poptávka po ložiskách z nerezové oceli rostla spolu s přísnějšími hygienickými předpisy v potravinářské a farmaceutické výrobě, rozšiřující se větrnou a námořní infrastrukturou na moři a pokračujícím nárůstem minimálně invazivních a opakovaně použitelných lékařských nástrojů, které musí vydržet opakované sterilizační cykly. Průmyslové údaje týkající se segmentu ložisek odolných proti korozi obecně ukázaly, že růst předstihuje širší trh standardních ocelových ložisek, což odráží skutečnost, že regulační požadavky a požadavky na spolehlivost na těchto koncových trzích jsou postupem času spíše přísnější než uvolněnější. Souvisejícím trendem je zvýšená specifikace hybridních konstrukcí, které párují nerezové kroužky s keramickými valivými prvky, zejména v potravinářských a farmaceutických zařízeních, kde je současně důležitá jak odolnost proti korozi, tak zamezení kontaminace. Keramické kuličky vůbec nekorodují a jejich spárování s nerezovými kroužky může dále prodloužit životnost v nejnáročnějších mycích prostředích, i když za vyšší cenu než celonerezové provedení. Vzorce zdrojů také ukazují, že upřednostňují zavedené výrobce nerezových ložisek s dokumentovanými pasivačními procesy a záznamy o sledovatelnosti, zejména mezi nákupčími lékařských přístrojů a potravinářských zařízení, kteří musí být schopni prokázat dodržování předpisů během auditů. Odběratelé v méně regulovaných průmyslových aplikacích mají větší flexibilitu při získávání od širší dodavatelské základny zaměřené především na nákladovou konkurenceschopnost při standardních tolerančních stupních. Nákladové faktory a celkové náklady na vlastnictví Proč je prémie za odolnost proti korozi obvykle oprávněná ve správném prostředí Ložiska z nerezové oceli obvykle stojí dvakrát až pětkrát více než ekvivalentní standardní ložisko z chromové oceli, poháněné dražší surovinou, obtížnějším obráběním a dalším pasivačním zpracováním. V aplikacích bez významného vystavení korozi tato prémie neposkytuje žádnou návratnost a standardní chromová ocel zůstává správnou ekonomickou volbou. V korozivním prostředí se výpočet prudce obrátí. Standardní ložisko, které během týdnů nebo měsíců zkoroduje, generuje opakované náklady na výměnu, neplánované odstávky a v regulovaných průmyslových odvětvích, jako je potravinářská a farmaceutická výroba, potenciální kontaminace, které přenášejí náklady daleko přesahující samotnou součást. Nerezové ložisko, které běží roky bez poruch souvisejících s korozí, dokonce i za několikanásobek jednotkové ceny, produkuje nižší celkové náklady na vlastnictví, jakmile se do srovnání zahrnou četnost výměny, práce a prostoje. Kupující by také měli zvážit výběr třídy vzhledem k celkovým nákladům, spíše než nerespektovat nejvyšší dostupnou odolnost proti korozi. Specifikace nerezové oceli 316 v prostředí, kde by 304 fungovala adekvátně, zvyšuje náklady bez proporcionálního přínosu, zatímco nedostatečná specifikace 304 v chloridovém těžkém mořském prostředí, kde je vyžadována 316, jednoduše posouvá poruchu dále v časové ose, než aby jí zabránila. Často kladené technické dotazy Krátké odpovědi na otázky, které nejčastěji kladou týmy návrhářů a dodavatelů Otázka Krátká odpověď Je nerez 316 vždy lepší než 304 Ne vždy. 316 nabízí vynikající odolnost vůči chloridům díky přidanému molybdenu, ale 304 je adekvátní pro mnoho obecných vlhkostí za nižší cenu. Mohou nerezová ložiska odpovídat nosnosti ložisek z chromové oceli Martenzitická nerezová ocel 440C se blíží, ale austenitické třídy jako 304 a 316 mají výrazně nižší dynamické zatížení při ekvivalentní velikosti. Potřebují nerezová ložiska speciální mazivo Ne vždy, ale potravinářská, lékařská nebo chemicky inertní maziva jsou vyžadována v regulovaných průmyslových odvětvích a měla by být potvrzena pro konkrétní aplikaci. Nerezová ložiska jsou magnetická Martenzitické grades such as 440C are magnetic, while austenitic grades such as 304 and 316 are largely non-magnetic, which matters in sensitive electronic or instrumentation environments. Proč nerezové ložisko někdy ještě koroduje Nejčastějšími příčinami neočekávané koroze jsou kontaminace částicemi uhlíkové oceli během manipulace, chloridová důlková koroze nebo nekompatibilní čisticí chemikálie. Úvahy o údržbě a životnosti Postupy, které zachovávají odolnost proti korozi po celou dobu životnosti ložiska Vyvarujte se míchání kovů. Kontakt mezi nerezovými součástmi a standardním hardwarem z uhlíkové oceli může způsobit galvanickou korozi v místě kontaktu, takže spojovací prvky a přilehlé části by měly odpovídat třídě koroze, kde je to možné. Po chemické expozici opláchněte. Zbytkové čisticí chemikálie nebo procesní kapaliny ponechané na povrchu ložiska mohou pomalu degradovat pasivní vrstvu i na správně specifikované jakosti, takže oplachování po umytí prodlužuje životnost. Ověřte kompatibilitu maziva. Chemie maziva by měla být zkontrolována vůči specifickým procesním kapalinám, se kterými se ložisko dostane do styku, protože nekompatibilní mazivo se může rozpadnout a oběžnou dráhu ponechat nechráněnou. Pravidelně kontrolujte těsnění. Degradace těsnění v důsledku opakovaného chemického nebo tepelného vystavení je často prvním bodem selhání v sestavě nerezového ložiska, ke kterému dochází dlouho předtím, než nerezové kroužky nebo kuličky projeví jakékoli napětí. Dávejte pozor na chloridové důlky. V mořském a chemickém prostředí může pravidelná vizuální kontrola malých povrchových důlků zachytit ranou korozi dříve, než postoupí do oběžné dráhy a způsobí únavu při odvalování. U správně specifikovaného a dobře udržovaného ložiska z nerezové oceli lze rozumně očekávat, že se vyrovná nebo překročí životnost standardního ložiska z chromové oceli provozovaného v čistém a suchém prostředí, i když se tyto dvě ložiska jen zřídka srovnávají přímo, protože jsou obvykle nasazeny ve velmi odlišných podmínkách. Relevantnější srovnání pro většinu kupujících je mezi ložiskem z nerezové oceli a ložiskem z chromové oceli umístěnými ve stejném korozivním prostředí a v tomto srovnání nerezová varianta trvale poskytuje delší a předvídatelnější životnost, což je nakonec celý důvod, proč materiál existuje jako samostatná kategorie produktů v rámci výroby přesných ložisek. Klíčové věci Ložiska z nerezové oceli řeší specifický technický problém, korozi prostředí, a měla by být specifikována na základě tohoto problému a neměla by být považována za univerzální prémiový upgrade oproti standardní oceli. stupeň selection: martensitic 440C pro tvrdost se střední odolností proti korozi, austenitic 304 nebo 316 pro maximální odolnost proti korozi při snížené nosnosti. Konzistence komponent: kroužky, kuličky, klec, těsnění a mazivo musí splňovat požadavky na odolnost proti korozi, nejen kroužky. Výrobní kontroly: Pasivace a kontrola kontaminace během výroby jsou tím, co ve skutečnosti zajišťuje odolnost proti korozi, kterou tato třída slibuje. Pořadí výběru: nejprve zjistěte expozici chemikáliím a životnímu prostředí a poté ověřte nosnost, spíše než abyste začínali od zatížení a přidávali odolnost proti korozi jako dodatečný nápad. Logika nákladů: cenová prémie je neopodstatněná bez vystavení korozi a lze ji snadno ospravedlnit, jakmile je do srovnání zahrnuta výměna, prostoje a riziko kontaminace. Hlavním principem je, že ložiska z nerezové oceli fungují nejlépe, když jsou specifikována záměrně v definovaném prostředí, nikoli na základě zvyku nebo předpokladu, že nerez je vždy bezpečnější volbou. Precizní výrobní tým, který přizpůsobí jakost, materiál součástí a mazivo skutečné chemické a tepelné expozici aplikace, získá dlouhou a spolehlivou službu z nerezového ložiska, které je menší než mince, ale je odpovědné za spolehlivost celé sestavy vystavené korozi. Zdokumentovaný výběr jakosti, ověřená pasivace a kompatibilní volby těsnění a maziv dohromady tvoří rozdíl mezi nerezovým ložiskem, které funguje podle očekávání po celá léta, a ložiskem, které tiše selže během jediné provozní sezóny. .ssb-article { --primary: #1c50a2; --primary-dark: #0f3570; --primary-light: #4a76c4; --steel: #5a6b7d; --copper: #b8722f; --bg-page: #f5f7fa; --bg-panel: #ffffff; --ink: #1e2530; --ink-soft: #495364; --line: #d7dee8; font-family: "Segoe UI", "Helvetica Neue", Arial, sans-serif; color: var(--ink); background: var(--bg-page); line-height: 1.7; margin: 0 auto; padding: 0 20px 60px 20px; } .ssb-article h1 { font-family: "Segoe UI", Arial, sans-serif; font-size: 34px; font-weight: 800; color: var(--primary-dark); letter-spacing: 0.2px; margin: 40px 0 6px 0; line-height: 1.25; } .ssb-article .ssb-hero { background: linear-gradient(135deg, var(--primary-dark) 0%, var(--primary) 60%, var(--primary-light) 100%); border-radius: 4px; padding: 34px 30px; margin: 22px 0 30px 0; position: relative; overflow: hidden; } .ssb-article .ssb-hero::before { content: ""; position: absolute; top: -40px; right: -40px; width: 180px; height: 180px; border: 18px solid rgba(255,255,255,0.08); border-radius: 50%; } .ssb-article .ssb-hero::after { content: ""; position: absolute; bottom: -60px; right: 60px; width: 120px; height: 120px; border: 12px solid rgba(255,255,255,0.06); border-radius: 50%; } .ssb-article .ssb-eyebrow { color: rgba(255,255,255,0.75); font-size: 12px; font-weight: 700; letter-spacing: 2px; text-transform: uppercase; margin-bottom: 10px; position: relative; z-index: 2; } .ssb-article .ssb-conclusion { color: #ffffff; font-size: 19px; font-weight: 500; line-height: 1.65; max-width: 800px; position: relative; z-index: 2; margin: 0; } .ssb-article .ssb-conclusion strong { color: #ffe9c9; font-weight: 800; } .ssb-article .ssb-stat-row { display: flex; flex-wrap: wrap; gap: 14px; margin: 26px 0 34px 0; } .ssb-article .ssb-stat-card { flex: 1 1 200px; background: var(--bg-panel); border: 1px solid var(--line); border-left: 4px solid var(--copper); border-radius: 3px; padding: 16px 18px; } .ssb-article .ssb-stat-card .ssb-stat-number { font-size: 26px; font-weight: 800; color: var(--primary-dark); display: block; } .ssb-article .ssb-stat-card .ssb-stat-label { font-size: 13px; color: var(--ink-soft); margin-top: 4px; display: block; } .ssb-article h2 { font-size: 23px; font-weight: 800; color: var(--primary-dark); margin: 46px 0 6px 0; padding-left: 16px; border-left: 5px solid var(--primary); line-height: 1.4; } .ssb-article .ssb-section-sub { color: var(--steel); font-size: 14px; margin: 4px 0 18px 21px; font-style: italic; } .ssb-article .ssb-panel { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 22px 24px; margin: 16px 0 24px 0; } .ssb-article p { margin: 0 0 14px 0; color: var(--ink); font-size: 16px; } .ssb-article p:last-child { margin-bottom: 0; } .ssb-article table { width: 100%; border-collapse: collapse; margin: 16px 0 26px 0; background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; overflow: hidden; } .ssb-article table tr:first-child td { background: var(--primary-dark); color: #ffffff; font-weight: 700; font-size: 14px; letter-spacing: 0.4px; text-transform: uppercase; padding: 12px 16px; } .ssb-article table td { padding: 11px 16px; border-bottom: 1px solid var(--line); font-size: 15px; color: var(--ink); vertical-align: top; } .ssb-article table tr:last-child td { border-bottom: none; } .ssb-article table tr:nth-child(even):not(:first-child) td { background: #eef2f8; } .ssb-article .ssb-component-grid { display: grid; grid-template-columns: repeat(auto-fit, minmax(260px, 1fr)); gap: 16px; margin: 18px 0 26px 0; } .ssb-article .ssb-component-card { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 18px 20px; position: relative; padding-left: 54px; } .ssb-article .ssb-component-card .ssb-tag { position: absolute; left: 16px; top: 18px; width: 26px; height: 26px; border-radius: 50%; background: var(--primary); color: #ffffff; font-size: 13px; font-weight: 800; display: flex; align-items: center; justify-content: center; } .ssb-article .ssb-component-card h3 { margin: 0 0 6px 0; font-size: 16px; color: var(--primary-dark); font-weight: 700; } .ssb-article .ssb-component-card p { font-size: 14px; color: var(--ink-soft); margin: 0; } .ssb-article ul.ssb-list { list-style: none; margin: 16px 0 26px 0; padding: 0; } .ssb-article ul.ssb-list li { padding: 10px 0 10px 28px; border-bottom: 1px dashed var(--line); position: relative; font-size: 15.5px; color: var(--ink); } .ssb-article ul.ssb-list li:last-child { border-bottom: none; } .ssb-article ul.ssb-list li::before { content: ""; position: absolute; left: 0; top: 17px; width: 10px; height: 10px; background: var(--primary); border-radius: 2px; transform: rotate(45deg); } .ssb-article ul.ssb-list li strong { color: var(--primary-dark); } .ssb-article .ssb-callout { background: #eef2f8; border: 1px solid var(--line); border-left: 5px solid var(--primary); border-radius: 4px; padding: 16px 20px; margin: 18px 0 26px 0; font-size: 15px; color: var(--ink-soft); } .ssb-article .ssb-callout strong { color: var(--primary-dark); } .ssb-article .ssb-industry-strip { display: flex; flex-wrap: wrap; gap: 12px; margin: 18px 0 26px 0; } .ssb-article .ssb-industry-pill { background: var(--primary-dark); color: #ffffff; padding: 9px 18px; border-radius: 20px; font-size: 14px; font-weight: 600; } .ssb-article .ssb-summary { background: var(--primary-dark); border-radius: 4px; padding: 28px 26px; margin: 40px 0 10px 0; color: #ffffff; } .ssb-article .ssb-summary h2 { color: #ffffff; border-left: 5px solid var(--copper); margin-top: 0; } .ssb-article .ssb-summary p { color: rgba(255,255,255,0.9); } .ssb-article .ssb-summary ul.ssb-list li { border-bottom: 1px dashed rgba(255,255,255,0.2); color: rgba(255,255,255,0.95); } .ssb-article .ssb-summary ul.ssb-list li::before { background: var(--copper); } .ssb-article .ssb-summary ul.ssb-list li strong { color: #ffe9c9; } @media (max-width: 640px) { .ssb-article h1 { font-size: 26px; } .ssb-article .ssb-hero { padding: 24px 18px; } .ssb-article .ssb-conclusion { font-size: 16px; } .ssb-article table td { font-size: 13.5px; padding: 9px 10px; } }

Motor, který běží roky, zřídka oznámí poruchu ložiska brzy. Prvním příznakem je slabé hučení, pak rostoucí vibrace a nakonec zadřený rotor. U většiny motorů a točivých strojů je součástí, která stojí mezi běžným provozem a nákladnou poruchou, kuličkové ložisko s hlubokou drážkou. to je nejpoužívanější valivé ložisko v průmyslu z dobrého důvodu: přenáší současně radiální a axiální zatížení, běží vysokou rychlostí, vejde se do kompaktního obalu a dodává se ve standardizovaných metrických velikostech, které lze snadno vyměnit. Krátká odpověď na k čemu se používají kuličková ložiska spočívá v tom, že udržují hladký chod rotujících hřídelí v elektromotorech, čerpadlech, kompresorech, převodovkách, ventilátorech, domácích spotřebičích, elektrickém nářadí, robotice a potravinářských strojích. Níže uvedené části vysvětlují, jak návrh funguje, kde se objevuje ve skutečném vybavení a co je třeba zkontrolovat, když jej zadáváte nebo získáváte. Co je kuličkové ložisko s hlubokou drážkou? Kuličkové ložisko se skládá z vnitřního kroužku, vnějšího kroužku, doplňku přesných ocelových kuliček a klece, která udržuje kuličky rovnoměrně rozmístěné. Drážky oběžné dráhy na obou kroužcích jsou hlubší než u jiných typů kuličkových ložisek, což dává ložisku jeho jméno. Hluboké průběžné drážky umožňují, aby se kuličky dotýkaly oběžných drah na velké ploše, takže ložisko přenáší značné radiální zatížení a zároveň přijímá mírné axiální zatížení v obou směrech. Tato kombinace je hlavním důvodem, proč se typ objevuje v tak široké škále strojů. Design je také kompaktní. Jeho průřez je tenčí než u válečkového ložiska se stejnou velikostí otvoru, což šetří místo uvnitř koncovek motoru a skříně převodovky. Metrické rozměry odpovídají řadám 60xx, 62xx, 68xx a 69xx, takže ložiska od různých výrobců jsou zaměnitelná ve stejném pouzdru. Velikosti se pohybují od miniaturních ložisek s vrtáním jen několik milimetrů až po velkoprůmyslová ložiska pro těžké průmyslové hřídele. Přehled dostupných variant naleznete v našem produktová řada kuličkových ložisek s hlubokou drážkou . K čemu se používají kuličková ložiska s hlubokou drážkou? Kuličková ložiska se používají všude tam, kde se hřídel musí otáčet s nízkým třením při kombinaci radiálních a axiálních sil. Pět skupin aplikací pokrývá většinu instalací v reálném světě. Elektromotory a generátory Elektromotory jsou největší samostatnou aplikací. Typický střídavý motor nese dvě kuličková ložiska s hlubokou drážkou, jedno na každém konci rotoru, aby udržela hřídel ve středu, zatímco se otáčí rychlostí od několika set do desítek tisíc otáček za minutu. Ložiska podporují radiální zatížení rotoru plus jakoukoli řemenovou nebo spojovací sílu a absorbují malá axiální zatížení z tepelné roztažnosti a magnetického tahu. Nízká hlučnost je důležitá stejně jako nosnost, protože tiché ložisko snižuje celkový hluk motoru bez dalšího tlumení. U malých motorů, ventilátorů a elektronických zařízení, kde je radiální prostor těsný, Kompaktní kuličkové ložisko 6901ZZ je častá specifikace. Velkoobchod 6901ZZ Kompaktní kuličkové ložisko pro ventilátory, motory a elektronická zařízení Su Ningbo Zhenhai Hualei Bearing Co., Ltd. je Čína velkoobchodní 6901ZZ kompaktní kuličkové ložisko pro ventilátory, motory a dodavatele elektronických zařízení a... Zobrazit produkt → Čerpadla, kompresory a obecné průmyslové stroje Čerpadla a kompresory používají kuličková ložiska s hlubokou drážkou na obou koncích hřídele, aby podpírala oběžné kolo a zvládala radiální síly vytvářené tlakem kapaliny a průhybem hřídele. Ložiska řady 6205 patří mezi nejrozšířenější ložiska v této třídě a objevují se v odstředivých čerpadlech, převodovkách, dopravnících a obecných strojích. Tyto povinnosti oceňují nosnost a robustní klec nad absolutní tichostí; a průmyslové kuličkové ložisko 6205ZZ je určen pro motory, čerpadla a stroje, které běží na dlouhé směny. Automobilové aplikace se řídí stejnou logikou, kuličková ložiska s hlubokou drážkou podporují alternátory, hřídele převodovek a náboje kol, přičemž zvládají radiální i zatáčení. Velkoobchod 6205ZZ průmyslové kuličkové ložisko pro motory, čerpadla a stroje S Ningbo Zhenhai Hualei Bearing Co., Ltd. je Čína velkoobchod 6205ZZ průmyslová kuličková ložiska pro motory, čerpadla a dodavatele strojů ... Zobrazit produkt → Konstrukce s hlubokými drážkami také snáší určitý stupeň nesouososti a vychýlení hřídele lépe než tužší typy ložisek, což prodlužuje životnost u strojů, které jsou vystaveny mírnému rázovému zatížení. Domácí spotřebiče a elektrické nářadí Pračky, vysavače, kuchyňské roboty, mixéry a elektrické zahradní nářadí používají ve svých motorech a hnacích ústrojích malá kuličková ložiska. Prioritami jsou nízká hlučnost, dlouhá bezúdržbová životnost a nízká cena. Utěsněné verze s pryžovým kontaktním těsněním udrží mastnotu uvnitř a čisticí prostředek, prach nebo vlhkost ven, takže spotřebič běží roky bez servisní návštěvy. Elektrické nářadí zvyšuje náraz a vibrace; ložisko si musí udržet svou vnitřní vůli stabilní při reverzaci zatížení a občasných otřesech. Robotika, automatizace a přesná zařízení Robotická ramena, servopohony, kodéry a CNC stroje vyžadují plynulou a předvídatelnou rotaci s minimální vůlí. Miniaturní kuličková ložiska jsou standardním řešením, protože jejich kompaktní geometrie snižuje setrvačnost, zlepšuje přesnost polohování a rychlost odezvy. Stejná základní konstrukce, která přenáší velké radiální zatížení v čerpadle, také poskytuje rotaci s nízkým třením, na které závisí přesné mechanismy; náš průvodce, jak miniaturní ložiska pohánějí přesné strojírenství a vysokorychlostní stroje vysvětluje, proč je tato všestrannost možná. Když vlhkost dosáhne spoje, nerezová ocel zabraňuje korozi. The Miniaturní nerezové ložisko SMR148-2RS je určen pro malé motory a roboty, které vyžadují plynulou rotaci a odolnost proti vlhkosti. Velkoobchodní miniaturní ložisko SMR148-2RS je ideální pro malé motory, roboty a Mec Ningbo Zhenhai Hualei Bearing Co., Ltd. je Čína velkoobchodní miniaturní ložisko SMR148-2RS je ideální pro malé motory, roboty a mechanické M... Zobrazit produkt → Potravinářské stroje a prostředí citlivé na hygienu Linky na zpracování potravin, včetně dopravníků, mixérů, plniček, kráječů a balicích strojů, vystavují ložiska vodě, páře, žíravým čističům a kyselým přísadám. Chromová ocel v těchto podmínkách koroduje, takže kuličková ložiska z nerezové oceli jsou preferovanou odpovědí v oplachových zónách. Stejný materiál je vhodný pro lékařské vybavení, dávkovače nápojů a venkovní zařízení. Když je čistota kritická, utěsněná nerezová ložiska udržují mazivo v zajetí, blokují vniknutí a snižují riziko kontaminace mazivem. Proč jsou kuličková ložiska s hlubokou drážkou výchozí volbou Převahu tohoto typu vysvětluje několik technických a obchodních důvodů: Kombinovaná nosnost: hluboké oběžné dráhy akceptují radiální zatížení plus mírné axiální zatížení v obou směrech. Vysokorychlostní: konstrukce kuličky a klece generuje méně tepla než kluzná ložiska. Nízký točivý moment a nízká hlučnost: přímé výhody pro motory, přístroje a přesné přístroje. Kompaktní průřez: šetří místo a hmotnost v motorech, převodovkách a ručním nářadí. Úplná standardizace: metrické rozměry se řídí řadou ISO/DIN, díky čemuž jsou ložiska zaměnitelná a mají více zdrojů. Nízké náklady v měřítku: velkoobjemová výroba udržuje jednotkovou cenu nízkou pro kupující OEM. V praxi vyberte ložisko tak, aby ekvivalentní dynamické zatížení zůstalo v rámci publikovaného jmenovitého rozsahu a očekávaná životnost L10 odpovídala konstrukční životnosti stroje. U většiny standardních motorů a převodovek není ložisko omezujícím prvkem: při správném mazání a těsnění vydrží vinutí nebo kontakt ozubeného kola. Jak vybrat správné kuličkové ložisko s hlubokou drážkou Výběr začíná obalem: průměr díry musí odpovídat čepu hřídele a vnější průměr a šířka musí odpovídat pouzdru. Druhým krokem je zatížení. Ve většině aplikací dominuje radiální zatížení, ale záleží také na axiální složce; konstrukce s hlubokými drážkami zvládá střední axiální zatížení, zatímco velká čistě axiální zatížení ukazují na jiný typ ložiska. Rychlost, provozní teplota a požadovaná životnost vyplývá ze specifikace stroje. Těsnění a mazání Nejdůležitějším provozním rozhodnutím je uspořádání těsnění nebo štítu. Jak různé možnosti těsnění ovlivňují výkon kuličkového ložiska v provozu. Design kód Tření Rychlostní schopnost Ochrana Typická aplikace Otevřené ložisko — Nejnižší Nejvyšší Žádný; spoléhá na těsnění pouzdra Převodovky mazané olejem, čisté prostředí Kovové štíty ZZ Nízká Vysoká Blokuje velké částice; zadržuje mastnotu Elektromotory, všeobecné průmyslové stroje Gumová kontaktní těsnění 2RS Vysokáer Snížená Udržuje mastnotu uvnitř, kapalinu a prach Potravinářské stroje, mokré, prašné nebo mycí prostory Kompromis je jednoduchý: pryžová těsnění chrání ložisko před znečištěním, ale zvyšují tření a snižují maximální rychlost, zatímco chráněná ložiska běží rychleji s menší ochranou. Motoru, který běží mnoho hodin denně, obvykle nejlépe poslouží ložisko ZZ s tukovým mazáním; čerpadlo v prašném zařízení je bezpečnější s těsněním 2RS. Materiál a speciální vlastnosti Chromová ocel (GCr15 nebo SUJ2) je standardní materiál a pokrývá většinu aplikací. Nerezová ocel dodává potravinářskému, lékařskému a námořnímu vybavení odolnost proti korozi. Přírubové vnější kroužky umísťují ložisko axiálně do otvoru tělesa bez samostatného pojistného kroužku, což šetří díly a obrábění; náš průvodce výběrem přírubového ložiska podrobně porovná možnosti návrhu. Verze s pojistným kroužkem (označení NR) umísťují ložisko pomocí pojistného kroužku a jsou běžné u motorů a malých energetických zařízení. Pokud se do obalu nevejde žádná standardní velikost, lze vyrobit nestandardní ložiska podle vašeho výkresu, což je praktická cesta pro projekty OEM s neobvyklými omezeními. Získávání kuličkových ložisek s hlubokou drážkou pro výrobu Nákup ložisek do výroby se liší od výměny vadného dílu. Výrobní nákupčí si musí být jistý, že každá šarže odpovídá schválenému vzorku, pokud jde o rozměry, hluk, vnitřní vůli a náplň maziva, a že dodavatel tuto konzistenci zachovává roky. To je jeden z důvodů, proč OEM preferují přímou spolupráci s výrobcem než s obchodním zprostředkovatelem. Společnost stojící za značkou HLGS se od roku 2001 specializuje na miniaturní a malá kuličková ložiska s hlubokou drážkou a sama sebe popisuje jako důvěryhodného přímého výrobce, který vítá spolupráci OEM a ODM. Uvádí, že každý produkt je před expedicí testován, každý výrobní krok je kontrolován a že jeho systémy řízení kvality jsou v souladu s normami ISO 9001 a ISO/TS 16949. Když inženýr kvality hodnotí nového dodavatele, užitečné otázky jsou konkrétní: jak se měří hluk a jaké limity platí? Jaký je rozměrový plán vzorkování? Lze u šarže dohledat surovinu a datum výroby? Je vnitřní povolení dodáváno jako CN nebo C3? Přímý výrobce odpovídá na tyto otázky ze svých vlastních záznamů o procesech, místo aby je předával do jiné továrny. Kuličková ložiska nejsou nejexotičtějším typem ložisek, ale jsou tažným koněm většiny rotačních zařízení. Jejich kombinace nosnosti, rychlosti, nízké hlučnosti, kompaktnosti, standardizace a ceny z nich dělá první volbu u většiny rotačních strojů. Když specifikujete jeden, čtyři rozhodnutí, která ovlivňují většinu jeho životnosti, jsou velikost otvoru, uspořádání těsnění, materiál a systém kvality za dodavatelem. Udělejte to správně a ložisko obvykle je poslední součást, o kterou se budete muset starat . .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Průvodce inženýrstvím kuličkových ložisek Kuličkové ložisko s hlubokou drážkou je jednořadé valivé ložisko, jehož vnitřní a vnější oběžné dráhy tvoří souvislou drážku dostatečně hlubokou, aby udržela kuličku vystředěnou při radiálním i mírném axiálním zatížení. Jedná se o nejrozšířenější typ kuličkového ložiska na světě, který se používá všude, kde se hřídel potřebuje otáčet hladce, tiše a při nízkém tření. ROZLOŽENÍ JEDNA ŘADA / 8 KULIČEK Definice Co je to kuličkové ložisko s hlubokou drážkou, přesně A kuličkové ložisko s hlubokou drážkou je valivé ložisko složené z vnitřního kroužku, vnějšího kroužku, sady ocelových kuliček a klece, kde drážky oběžné dráhy na obou kroužcích jsou obrobeny o něco větší, než je poloměr kuličky, takže kulička sedí v hlubokém, těsně přiléhajícím kanálu. Tato geometrie umožňuje kuličkovému ložisku s hlubokou drážkou přenášet radiální zatížení, axiální zatížení v obou směrech a vysokou rychlost otáčení uvnitř jednoho kompaktního dílu. Název pochází přímo z tvaru oběžné dráhy. V kluzném radiálním ložisku je drážka mělká a odolává pouze zatížení procházejícímu přímo hřídelí. U kuličkového ložiska s hlubokou drážkou je poloměr drážky vyříznut pouze o málo větší než samotná kulička, obvykle v rozmezí několika procent, takže kulička nikdy nemá prostor vylézt z kanálu, i když hřídel tlačí do strany. Toto jediné geometrické rozhodnutí je důvodem, proč se kuličková ložiska s hlubokými drážkami stala výchozí volbou téměř ve všech kategoriích strojů, od motoru kuchyňského mixéru po převodovku dopravníku. Když lidé hledají ložiskovou kuličku nebo ložiskové kuličkové ložisko, aniž by znali technický název, téměř vždy popisují přesně tuto část. Je to první obrázek ložiska většiny inženýrů, protože se objevuje na více stránkách katalogu, ve více výkresech OEM a ve více seznamech náhradních dílů než jakákoli jiná rodina valivých ložisek. Proč záleží na hloubce drážky Hlubší drážka zvyšuje kontaktní oblouk mezi kuličkou a oběžnou dráhou. Více kontaktního oblouku rozkládá zatížení na větší plochu, což zvyšuje radiální i axiální únosnost, aniž by se zvětšily vnější rozměry ložiska. Proč to běží tak rychle Vzhledem k tomu, že se koule spíše kutálejí, než klouzají, a protože konstrukce nepotřebuje žádnou samostatnou přítlačnou složku, zůstává tření nízké. Toto nízké tření je hlavním důvodem, proč kuličková ložiska snášejí nejvyšší rychlostní faktory ze všech běžných typů ložisek. Anatomie Části uvnitř kuličkového ložiska s hlubokou drážkou Každé kuličkové ložisko, bez ohledu na to, jak malé nebo velké, se skládá ze stejných pěti funkčních částí. Pochopení každého z nich usnadňuje pozdější čtení tabulky velikostí ložisek nebo tabulky rozměrů ložisek, protože každý rozměr v tomto grafu mapuje jednu z těchto složek. 01 Vnitřní kroužek Tlačí na hřídel a nese vnitřní drážku oběžné dráhy. Průměr jeho díry je první číslo v tabulce velikostí ložisek. 02 Vnější kroužek Sedí v otvoru pouzdra a nese vnější drážku oběžné dráhy. Jeho vnější průměr spolu s otvorem určuje průřez ložiska. 03 Doplněk míče Prstenec z kalených ocelových kuliček, obvykle osm až deset v malém nebo středním otvoru, který se valí mezi dvěma oběžnými dráhami a fyzicky nese zatížení. 04 Klec nebo držák Udržuje kuličky rovnoměrně rozmístěné kolem oběžné dráhy, takže se vzájemně nedotýkají, což by způsobovalo kluzné tření a rychlé opotřebení. 05 Těsnění nebo štít Volitelný kryt nalisovaný nebo připevněný na vnější kroužek, který udržuje mazivo uvnitř a nečistoty. Otevřené, stíněné a utěsněné verze sdílejí stejnou vnitřní geometrii. Poznámka: Termín kuličkové ložisko se často používá volně k popisu celé sestavy, zatímco ložisková kulička samotná obvykle označuje pouze uvolněnou ocelovou kuličkovou součást prodávanou samostatně pro opravy nebo domazávání. Pracovní princip Jak kuličkové ložisko s hlubokou drážkou nese zatížení Kuličkové ložisko pracuje na principu bodového kontaktu. Každá ocelová kulička se v jednom bodě dotýká vnitřní oběžné dráhy a v jednom bodě vnější oběžné dráhy a zatížení prochází těmito dvěma malými kontaktními plochami místo přes plnou čáru, jako by tomu bylo u válečkového ložiska. Bodový kontakt udržuje nízký valivý odpor, a proto se kuličková ložiska otáčí volněji než téměř jakákoli jiná rodina ložisek stejné velikosti. Protože drážka oběžné dráhy je hluboká na obou kroužcích, čára spojující dva kontaktní body není dokonale přímá středem koule, sedí pod malým úhlem, často uváděným jako zhruba nula stupňů v klidu, ale mírně se posouvá pod axiálním zatížením. Tento posuvný kontaktní úhel umožňuje jednořadému kuličkovému ložisku odolávat tahu z obou směrů, aniž by potřebovalo druhé protilehlé ložisko. Kuželové ložisko nebo ložisko s kosoúhlým stykem musí být spárované, aby zvládlo obousměrný tah. Jednořadé kuličkové ložisko s hlubokou drážkou to zvládne samo, v jedné části a za jednu cenu. Radiální kapacita Radiální zatížení tlačí přímo dolů přes hřídel do pouzdra. O toto zatížení se dělí celý kruh kuliček, přičemž největší podíl nesou koule přímo pod čárou zatížení. Axiální kapacita Axiální zatížení tlačí podél středové osy hřídele. Hluboká drážka umožňuje mírnému posunu kontaktních bodů, takže část každé kuličky stále odolává tahu v obou směrech. Konfigurace Jednořadé kuličkové ložisko s hlubokou drážkou vs dvouřadé Většina toho, co lidé myslí pod pojmem kuličkové ložisko s hlubokou drážkou, je jednořadé kuličkové ložisko s hlubokou drážkou, což je mnohem běžnější konfigurace. Dvouřadá verze zdvojnásobuje kuličkový doplněk v jednom širším ložisku, což zvyšuje radiální kapacitu bez naskládání dvou samostatných jednořadých ložisek na hřídel. Níže uvedená tabulka uvádí dvě konfigurace vedle sebe. Funkce Jednořadé kuličkové ložisko s hlubokou drážkou Dvouřadé kuličkové ložisko s hlubokou drážkou Kuličkové řady 1 2 Typická šířka Úzká, standardní série Zhruba 1,3 až 1,6 násobek šířky ekvivalentu jednoho řádku Radiální kapacita Základní linie Zhruba 1,5 až 1,8x vyšší Axiální kapacita Mírné, oba směry Výše, oba směry Cena za jednotku Nižší vyšší Běžné použití Elektromotory, čerpadla, převodovky, spotřebiče Těžké řemenice, ventilátory s vysokým radiálním zatížením, textilní stroje V praxi pokrývají jednořadá kuličková ložiska s hlubokou drážkou více než devět z deseti průmyslových aplikací, protože většina hřídelí nepotřebuje extra radiální okraj, který poskytuje dvouřadá konstrukce. Dvouřadá ložiska jsou vyhrazena pro situace, kdy je prostor podél hřídele omezený, ale radiální zatížení je neobvykle vysoké. Výhody Proč jsou kuličková ložiska s hlubokou drážkou výchozí volbou Zeptejte se kteréhokoli konstruktéra ložisek, k čemu jsou kuličková ložiska vhodná a odpověď je téměř vždy stejná: vše, co není extrémní případ. Nejsou to nejvyšší dostupná ložiska a nejsou nejrychlejšími dostupnými ložisky, ale jsou nejlepším kompromisem mezi zatížením, rychlostí, cenou a jednoduchostí, což je přesně důvod, proč globální objem výroby tohoto typu jediného ložiska předčí všechny ostatní řady valivých ložisek dohromady. Nízké tření, nízká tvorba tepla Vysoká omezující rychlost Dvoucestná axiální kapacita v jedné části Jednoduchá, nízkonákladová výroba Široká velikost a dostupnost tolerance Nízká údržba při běžném provozu Tichý chod v rychlosti Snadná výměna mezi značkami Relativní provozní rychlost podle typu ložiska Ilustrativní limitní rychlostní faktor, stejná velikost otvoru, mazání plastickým mazivem, indexováno na 100 pro kuličkové ložisko s hlubokou drážkou Hluboká drážka Úhlový kontakt Válcový váleček Kuželový váleček 100 85 70 50 Těsnění a stínění Otevřená, stíněná a utěsněná kuličková ložiska s hlubokou drážkou Kuličkové ložisko s hlubokou drážkou lze dodat s několika různými úrovněmi ochrany a písmena přípony za číslem velikosti vám řeknou, kterou držíte. Na tom záleží stejně jako na hrubých rozměrech, když přizpůsobujete náhradní kuličkové ložisko stroji. Přípona Typ ochrany Nejlépe se hodí pro Otevřít Bez štítu nebo těsnění, nabité tukem uživatelem nebo mazané olejovou lázní Čisté, kontrolované prostředí s vyhrazeným mazacím systémem ZZ / 2Z Kovové štíty na obou stranách, bezkontaktní Lehká ochrana proti prachu, vyšší rychlost než u utěsněných typů RS / 2RS Gumová těsnění na obou stranách, lehký kontakt Obecné průmyslové a spotřebičové použití, udržuje mazivo utěsněné po celou dobu životnosti RZ / 2RZ Gumová těsnění, bezkontaktní provedení s nízkým třením vyšší speed applications that still need seal level protection Dimenzování Tabulka velikostí a rozměrů kuličkových ložisek s hlubokou drážkou Každé kuličkové ložisko je popsáno třemi rozměry jádra: průměr díry, vnější průměr a šířka. Tato tři čísla dohromady tvoří tabulku rozměrů ložisek, která se objevuje na každém datovém listu výrobce. Níže uvedená tabulka je standardní tabulka velikostí kuličkových ložisek pro nejběžnější metrické řady, zahrnující řadu 60 extra light, 62 light a 63 medium. Číslo ložiska Vrtání (mm) Vnější průměr (mm) Šířka (mm) Dynamické zatížení (kN) Omezovací rychlost (tuk, ot./min.) 6000 10 26 8 4.6 28000 6001 12 28 8 5.1 26000 6002 15 32 9 5.6 24000 6003 17 35 10 6.0 22000 6004 20 42 12 9.4 19000 6200 10 30 9 5.1 26000 6201 12 32 10 6.8 24000 6202 15 35 11 7.6 22000 6203 17 40 12 9.6 20000 6204 20 47 14 12.7 18000 6205 25 52 15 14.0 16000 6300 10 35 11 7.6 22000 6301 12 37 12 9.7 20000 6302 15 42 13 11.4 19000 6303 17 47 14 13.5 17000 6304 20 52 15 15.9 15000 Výše uvedené obrázky jsou reprezentativní hodnoty na úrovni katalogu používané pro obecné srovnání. Před objednáním vždy ověřte přesné velikosti ložisek a rozměry ložisek podle aktuálního datového listu výrobce, protože nosnost se mezi výrobními normami mírně liší. Růst vnějšího průměru po sérii, vrtání 20 mm Porovnání toho, jak se vnější průměr mění u řady 60, 62 a 63 při stejné velikosti otvoru, z tabulky velikostí ložisek výše řada 6004 řada 6204 řada 6304 42 mm 47 mm 52 mm Jak číst označení ložiska Kód jako 6205-2RS-C3 shromažďuje velikosti ložisek a možnosti do jednoho řetězce. Jeho rozdělením usnadňuje používání celého grafu rozměrů ložisek. Segment kódu Význam 62 Série a typ, zde lehké sériové kuličkové ložisko 05 Kód díry, vynásobte 5, abyste získali díru v mm, takže 05 se rovná 25 mm 2RS Gumové těsnění na obou stranách C3 Třída vnitřní vůle, C3 je volnější než standardní vůle Materiály Materiály Used to Build a Deep Groove Ball Bearing Kroužky a kuličky ve standardním kuličkovém ložisku jsou vyrobeny z chromové legované ložiskové oceli, nejčastěji třídy GCr15, která je průběžně kalená na zhruba 60 až 64 HRC. Tato tvrdost umožňuje, aby se malá kulička s kontaktní plochou oběžnou dráhou vypořádala s opakovanými napěťovými cykly bez deformace. Klece jsou obvykle z lisované oceli pro ložiska s menším otvorem a obrobená mosaz nebo umělý polymer pro ložiska s větší nebo vyšší rychlostí. Chromová ocel, GCr15 Standardní materiál pro velkou většinu kuličkových ložisek. Dobrá tvrdost, dobrá únavová životnost a nízké náklady z něj činí výchozí nastavení pro průmyslová a spotřebitelská zařízení. Nerezová ocel, 440C Používá se tam, kde je problémem vlhkost nebo mírné korozní působení, jako jsou linky na zpracování potravin, námořní zařízení a venkovní stroje. Keramický hybrid Kuličky z nitridu křemíku spárované s ocelovými kroužky dále snižují hmotnost a tření, používané u vysokorychlostních vřeten a specializovaných konstrukcí elektromotorů. Umělá plastová klec Snižuje hmotnost klece a tření při vysokých otáčkách, což je běžné u ložisek elektromotorů, která musí při dlouhých servisních intervalech běžet tiše. Aplikace K čemu se používají kuličková ložiska s hlubokou drážkou Upřímnou odpovědí na to, k čemu se kuličková ložiska používají, je téměř vše, co se točí. Vzhledem k tomu, že konstrukce zvládá radiální zatížení, mírný tah v obou směrech a vysokou rychlost v jednom kompaktním a levném dílu, stal se přechodem na rotační podporu v téměř každém odvětví, které vyrábí stroje. Průmysl Typické umístění Proč se hodí kuličková ložiska s hlubokou drážkou Elektromotory Podpěra hřídele hnacího a nehnaného konce Vysoká rychlost, nízká hlučnost, nízké třecí teplo Automobilový průmysl Alternátory, vodní čerpadla, hřídele převodovek, podsestavy nábojů kol Kompaktní velikost, spolehlivý při vibracích Domácí spotřebiče Bubny praček, ventilátory, mixéry, vakuové motory Nízká cena, tichý chod, dlouhá životnost maziva Zemědělské stroje Převodovky, hřídele čerpadel, dopravníkové válečky Tolerantní vůči prachu u uzavřených variant Průmyslové ventilátory a čerpadla Podpora hřídele oběžného kola Vysoká omezující rychlost, good axial capacity Dopravníkové systémy Hřídele válečků a řemenic Jednoduchá montáž, široký rozsah velikostí Elektrické nářadí Podpěra hřídele motoru a převodového stupně Malá obálka, vysoká rychlost Textilní stroje Vřetena a válečkové hřídele Přesný chod, nízké vibrace Podíl celosvětové poptávky po kuličkových ložiskách podle konečného použití Ilustrativní rozložení použité pro obecnou orientaci, skutečná čísla se liší podle regionu a roku Elektromotory Automobilový průmysl Spotřebiče Průmyslová zařízení Jiné 28 % 24 % 19 % 15 % 14 % Výběr Jak vybrat správné kuličkové ložisko s hlubokou drážkou Zkontrolujte rozměry hřídele a skříně Změřte průměr hřídele pro velikost vrtání a vrtání pouzdra pro vnější průměr, poté použijte křížový odkaz s tabulkou velikostí ložisek pro užší výběr kandidátských čísel dílů. Vypočítejte radiální a axiální zatížení Sečtěte skutečné síly, které ložisko zaznamená při provozu, včetně jakéhokoli napnutí řemenu nebo síly záběru ozubených kol, nejen statické hmotnosti rotující sestavy. Zkontrolujte požadovanou rychlost Porovnejte své provozní otáčky se sloupcem mezních otáček v tabulce rozměrů kuličkových ložisek a poté použijte bezpečnostní rezervu pro životnost maziva a okolní teplotu. Vyberte typ těsnění Otevřená ložiska vybírejte pouze v případě, že máte řízený systém mazání, jinak zvolte 2RS nebo ZZ na základě prašnosti, vlhkosti a rychlostního profilu prostředí. Vyberte třídu vůle Standardní vůle vyhovuje většině obecných účelů, zatímco vůle C3 je běžná pro elektromotory, které se zahřívají a potřebují další vnitřní prostor. Potvrďte stupeň tolerance Tolerance ABEC nebo ISO P0 je vhodná pro běžné stroje, zatímco přesná vřetena a vysokorychlostní zařízení potřebují P6 nebo těsnější. Instalace a údržba Instalace a údržba kuličkového ložiska s hlubokou drážkou Montážní tlak Vždy tlačte na nasazovaný kroužek, vnitřní kroužek při montáži na hřídel a vnější kroužek při zatlačování do pouzdra, aby přes kuličky nikdy neprocházela síla. Tepelně asistovaná armatura Pro uložení s přesahem umožňuje zahřátí ložiska na zhruba 80 až 100 stupňů Celsia ložisko klouzat na hřídel bez použití síly a poté se při ochlazení smrští na místo. Interval mazání Utěsněná ložiska jsou obvykle mazána po celou dobu životnosti, zatímco otevřená a krytá ložiska na zařízeních pro nepřetržitý provoz obvykle potřebují domazávání každé tři až dvanáct měsíců v závislosti na rychlosti a teplotě. Kontrola zarovnání Hřídel a pouzdro musí zůstat soustředné v rámci tolerance výrobce ložiska, protože nesouosost soustředí zatížení na úzký pás oběžné dráhy a výrazně zkracuje únavovou životnost. Běžné poruchové režimy Symptom Pravděpodobná příčina Prevence Broušení nebo drsnost Kontaminace uvnitř oběžné dráhy Přejděte na utěsněnou variantu, vylepšete těsnění pouzdra Přehřívání Přemazání nebo příliš těsné uložení Postupujte podle pokynů pro množství náplně a ověřte toleranci uložení Odlupování nebo odlupování Únava z trvalého přetížení Znovu zkontrolujte výpočet zatížení, upgradujte na řadu s vyšší kapacitou Stopy rzi na oběžné dráze Pronikání vlhkosti nebo vlhkost při skladování Používejte utěsněná ložiska, skladujte v originálním balení Volný střih, hřídel prokluzuje Poddimenzovaný hřídel nebo opotřebený otvor skříně Před montáží ověřte toleranci podle montážních tabulek ISO Sourcing Kde získat kuličková ložiska s hlubokou drážkou Konzistentní rozměry, ověřená jakost oceli a stabilní tepelné zpracování jsou důležité stejně jako čísla vytištěná v tabulce rozměrů ložisek. Dodavatel, který provozuje vlastní linky na kování, soustružení, tepelné zpracování a broušení, může držet toleranci a únosnost mnohem důsledněji než obchodní společnost, která pouze přebaluje ložiska ze smíšených zdrojů. Ningbo Zhenhai Hualei Bearing Co., Ltd. Ningbo Zhenhai Hualei Bearing Co., Ltd. vyrábí kuličková ložiska s hlubokou drážkou v řadě 60, 62 a 63, spolu s otevřenými, ZZ a 2RS variantami těsnění, od ložisek s malým průměrem otvoru až po ložiska se středním průmyslovým otvorem. Společnost je praktickou volbou pro kupující, kteří potřebují spolehlivé velikosti ložisek, stabilní objem dodávky a podporu přizpůsobení kuličkového ložiska stávajícímu výkresu nebo výměnu zastaralého čísla dílu. 60/62/63 Sériové pokrytí napříč standardními metrickými velikostmi ložisek Otevřené / ZZ / 2RS Možnosti těsnění dostupné u většiny čísel dílů GCr15 Chromovaná ložisková ocel používaná pro kroužky a kuličky OEM podpora Pomoc při přiřazování čísel dílů k existujícím výkresům Často kladené otázky Často kladené dotazy na kuličkové ložisko s hlubokou drážkou K čemu slouží kuličkové ložisko pro každodenní použití Podporuje rotující hřídel proti radiálnímu zatížení a zároveň mírný boční tah, což je důvod, proč se objevuje v motorech, čerpadlech, ventilátorech a bubnech spotřebičů spíše než v zařízení stavěném pouze pro čistý tah nebo extrémně vysokou radiální zátěž. K čemu se používají kuličková ložiska ve srovnání s válečkovými ložisky Kuličková ložiska s hlubokými drážkami upřednostňují rychlost a nízké tření, zatímco válečková ložiska upřednostňují vyšší radiální kapacitu při nižších otáčkách. Většina běžných strojů používá kuličková ložiska s hlubokou drážkou, pokud není zatížení neobvykle velké pro dostupnou velikost hřídele. Jak zjistím velikost ložisek z čísla dílu Poslední dvě číslice většiny standardních čísel dílů udávají vrtání v milimetrech po vynásobení pěti a číslice řady vpředu označují rodinu vnějšího průměru a šířky, které jsou obě uvedeny v tabulce standardních velikostí ložisek. Může jednořadé kuličkové ložisko nahradit dvouřadé ložisko Pouze pokud je radiální zatížení v rámci jmenovité hodnoty pro jeden řádek. Jednořadé kuličkové ložisko má nižší radiální kapacitu než dvouřadá jednotka se stejným vnějším průměrem, takže výpočet zatížení by měl být vždy před výměnou překontrolován. Jaký je rozdíl mezi ložiskovou kuličkou a kuličkovým ložiskem Ložisková kulička je jednotlivá ocelová koule, volně prodejná pro opravy nebo domazávání. Kuličkové ložisko je kompletní sestava, kroužky, kuličky a klec dohromady, připravená k montáži na hřídel. Jak dlouho vydrží kuličkové ložisko s hlubokou drážkou Životnost závisí na zatížení, rychlosti, mazání a vyrovnání, ale správně zvolené a správně namontované kuličkové ložisko v běžném průmyslovém provozu běžně běží několik let, než se oběžná dráha projeví únavou. Shrnutí Krátká verze Kuličkové ložisko s hlubokou drážkou je každodenním tahounem rotačních strojů. Jeho hluboká drážka oběžné dráhy umožňuje jedné kompaktní, cenově dostupné součásti přenášet současně radiální zatížení, axiální zatížení v obou směrech a vysokou rychlost otáčení, a proto se objevuje ve více provedeních než jakýkoli jiný typ ložiska. Ať už čtete tabulku velikostí kuličkových ložisek, aby odpovídaly náhradnímu dílu, porovnáváte jednořadé a dvouřadé možnosti nebo získáváte objemovou výrobu od výrobce, jako je Ningbo Zhenhai Hualei Bearing Co., Ltd., platí stejný základní princip, hloubka drážky je funkcí a vše ostatní o ložisku vyplývá z toho. .dgbb-wrap { --dgbb-primary: #1c50a2; --dgbb-primary-dark: #0f2f61; --dgbb-primary-mid: #2c6bc7; --dgbb-primary-tint: #eaf1fb; --dgbb-primary-tint2: #d3e2f7; --dgbb-steel: #6b7686; --dgbb-steel-light: #cfd6e0; --dgbb-accent: #e8862f; --dgbb-ink: #17202b; --dgbb-ink-soft: #45505f; --dgbb-line: #d8e0ec; --dgbb-white: #ffffff; font-family: 'Inter', -apple-system, BlinkMacSystemFont, sans-serif; color: var(--dgbb-ink); line-height: 1.7; width: 100%; box-sizing: border-box; } .dgbb-wrap * { box-sizing: border-box; } .dgbb-wrap h1, .dgbb-wrap h2, .dgbb-wrap h3 { font-family: 'Space Grotesk', 'Inter', sans-serif; color: var(--dgbb-primary-dark); line-height: 1.25; margin: 0 0 16px 0; } .dgbb-wrap p { margin: 0 0 16px 0; color: var(--dgbb-ink-soft); font-size: 16.5px; } .dgbb-wrap a { color: var(--dgbb-primary); } .dgbb-mono { font-family: 'JetBrains Mono', monospace; } /* ---------- Hero ---------- */ .dgbb-hero { background: linear-gradient(135deg, var(--dgbb-primary-dark) 0%, var(--dgbb-primary) 62%, var(--dgbb-primary-mid) 100%); border-radius: 22px; padding: 56px 48px; position: relative; overflow: hidden; color: #fff; } .dgbb-hero::before { content: ""; position: absolute; inset: 0; background-image: linear-gradient(rgba(255,255,255,0.06) 1px, transparent 1px), linear-gradient(90deg, rgba(255,255,255,0.06) 1px, transparent 1px); background-size: 34px 34px; opacity: 0.5; pointer-events: none; } .dgbb-hero-inner { position: relative; display: flex; gap: 48px; align-items: center; flex-wrap: wrap; } .dgbb-hero-text { flex: 1 1 420px; min-width: 300px; } .dgbb-eyebrow { display: inline-flex; align-items: center; gap: 8px; background: rgba(255,255,255,0.14); border: 1px solid rgba(255,255,255,0.3); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.06em; text-transform: uppercase; padding: 6px 14px; border-radius: 999px; margin-bottom: 18px; } .dgbb-wrap .dgbb-hero h1 { color: #fff; font-size: 40px; font-weight: 700; margin-bottom: 18px; letter-spacing: -0.01em; } .dgbb-hero p.dgbb-lead { color: rgba(255,255,255,0.92); font-size: 18px; max-width: 640px; margin-bottom: 0; } .dgbb-hero-diagram { flex: 1 1 320px; min-width: 280px; display: flex; justify-content: center; } /* ---------- Body sections ---------- */ .dgbb-section { padding: 52px 4px; border-bottom: 1px solid var(--dgbb-line); } .dgbb-section:last-of-type { border-bottom: none; } .dgbb-kicker { font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.08em; text-transform: uppercase; color: var(--dgbb-primary); font-weight: 600; margin-bottom: 10px; } .dgbb-section h2 { font-size: 28px; font-weight: 700; } .dgbb-section h3 { font-size: 19px; font-weight: 600; margin-top: 28px; } .dgbb-answer-box { background: var(--dgbb-primary-tint); border-left: 4px solid var(--dgbb-primary); border-radius: 10px; padding: 22px 26px; margin: 20px 0 28px 0; } .dgbb-answer-box p { color: var(--dgbb-ink); font-size: 17px; margin-bottom: 0; } .dgbb-answer-box strong { color: var(--dgbb-primary-dark); } /* ---------- Two column grid ---------- */ .dgbb-grid-2 { display: grid; grid-template-columns: 1fr 1fr; gap: 24px; margin: 24px 0; } @media (max-width: 720px) { .dgbb-grid-2 { grid-template-columns: 1fr; } } .dgbb-card { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 14px; padding: 22px 24px; } .dgbb-card h3 { margin-top: 0; color: var(--dgbb-primary-dark); font-size: 17px; } .dgbb-card p { margin-bottom: 0; font-size: 15.5px; } /* ---------- Component list ---------- */ .dgbb-component-list { list-style: none; margin: 0; padding: 0; display: grid; gap: 12px; } .dgbb-component-list li { display: flex; gap: 16px; align-items: flex-start; background: #fff; border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 16px 18px; } .dgbb-component-num { flex: 0 0 auto; width: 32px; height: 32px; border-radius: 8px; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 13px; font-weight: 600; display: flex; align-items: center; justify-content: center; } .dgbb-component-list b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 3px; } .dgbb-component-list span { color: var(--dgbb-ink-soft); font-size: 15px; } /* ---------- Tables ---------- */ .dgbb-table-scroll { overflow-x: auto; margin: 22px 0; border-radius: 12px; border: 1px solid var(--dgbb-line); } table.dgbb-table { border-collapse: collapse; width: 100%; font-size: 15px; background: #fff; } table.dgbb-table tr.dgbb-thd td, table.dgbb-table tr.dgbb-thd th { background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 12.5px; letter-spacing: 0.03em; text-transform: uppercase; text-align: left; padding: 13px 16px; white-space: nowrap; } table.dgbb-table td, table.dgbb-table th { padding: 12px 16px; text-align: left; border-bottom: 1px solid var(--dgbb-line); color: var(--dgbb-ink-soft); } table.dgbb-table tr:last-child td { border-bottom: none; } table.dgbb-table tr:nth-child(even):not(.dgbb-thd) { background: #f8fafd; } table.dgbb-table td.dgbb-num { font-family: 'JetBrains Mono', monospace; color: var(--dgbb-primary-dark); font-weight: 600; } /* ---------- Chart blocks ---------- */ .dgbb-chart-block { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 16px; padding: 28px 30px 20px 30px; margin: 24px 0; } .dgbb-chart-title { font-family: 'Space Grotesk', sans-serif; font-weight: 600; font-size: 16px; color: var(--dgbb-primary-dark); margin-bottom: 4px; } .dgbb-chart-sub { font-size: 13.5px; color: var(--dgbb-steel); margin-bottom: 18px; } /* ---------- Ordered steps ---------- */ .dgbb-steps { counter-reset: dgbb-step; list-style: none; margin: 0; padding: 0; } .dgbb-steps li { counter-increment: dgbb-step; position: relative; padding: 4px 0 24px 46px; border-left: 2px solid var(--dgbb-primary-tint2); margin-left: 15px; } .dgbb-steps li:last-child { border-left-color: transparent; padding-bottom: 4px; } .dgbb-steps li::before { content: counter(dgbb-step); position: absolute; left: -17px; top: 0; width: 32px; height: 32px; border-radius: 50%; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 13px; display: flex; align-items: center; justify-content: center; } .dgbb-steps b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 4px; font-size: 16px; } .dgbb-steps p { margin-bottom: 0; } /* ---------- Tags / pills ---------- */ .dgbb-pill-row { display: flex; flex-wrap: wrap; gap: 10px; margin: 18px 0; } .dgbb-pill { background: var(--dgbb-primary-tint); color: var(--dgbb-primary-dark); border: 1px solid var(--dgbb-primary-tint2); padding: 7px 14px; border-radius: 999px; font-size: 13.5px; font-weight: 600; } /* ---------- FAQ ---------- */ .dgbb-faq-item { border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 20px 22px; margin-bottom: 14px; background: #fff; } .dgbb-faq-item h3 { margin: 0 0 8px 0; font-size: 16.5px; color: var(--dgbb-primary-dark); } .dgbb-faq-item p { margin-bottom: 0; font-size: 15px; } /* ---------- Callout / company panel ---------- */ .dgbb-company-panel { background: linear-gradient(120deg, var(--dgbb-primary-dark), var(--dgbb-primary)); border-radius: 20px; padding: 40px 42px; color: #fff; position: relative; overflow: hidden; } .dgbb-company-panel::after { content: ""; position: absolute; right: -60px; top: -60px; width: 220px; height: 220px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel::before { content: ""; position: absolute; right: -10px; top: -10px; width: 140px; height: 140px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel h2 { color: #fff; } .dgbb-company-panel p { color: rgba(255,255,255,0.9); } .dgbb-company-grid { display: grid; grid-template-columns: repeat(4, 1fr); gap: 18px; margin-top: 26px; position: relative; } @media (max-width: 780px) { .dgbb-company-grid { grid-template-columns: repeat(2, 1fr); } } .dgbb-company-stat { background: rgba(255,255,255,0.1); border: 1px solid rgba(255,255,255,0.22); border-radius: 12px; padding: 16px 18px; } .dgbb-company-stat b { display: block; font-family: 'Space Grotesk', sans-serif; font-size: 24px; margin-bottom: 4px; } .dgbb-company-stat span { font-size: 13px; color: rgba(255,255,255,0.85); } /* ---------- Divider label ---------- */ .dgbb-note { font-size: 13.5px; color: var(--dgbb-steel); border-top: 1px dashed var(--dgbb-line); padding-top: 12px; margin-top: 18px; } .dgbb-wrap ul.dgbb-plain { margin: 0 0 16px 0; padding-left: 20px; color: var(--dgbb-ink-soft); } .dgbb-wrap ul.dgbb-plain li { margin-bottom: 8px; font-size: 16px; }

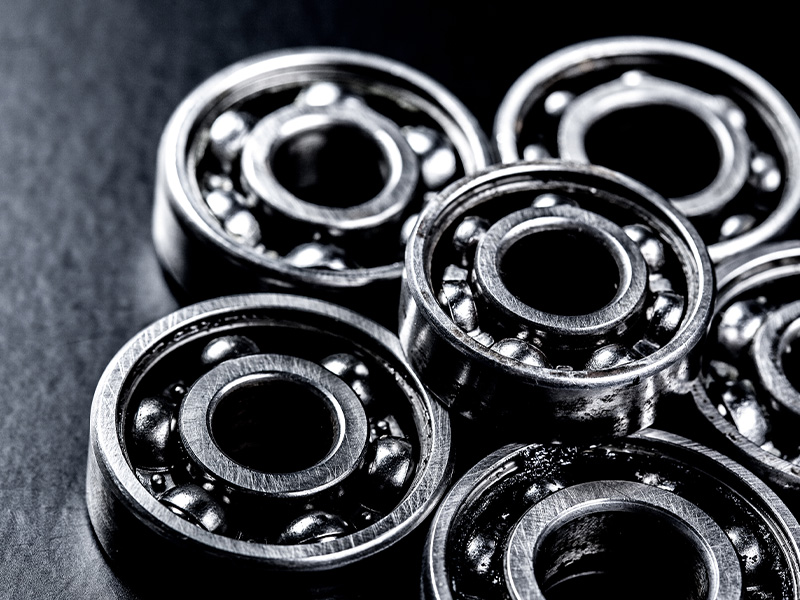

Přímá odpověď Ložiska malých rozměrů, typicky v rozsahu od asi 1 milimetru do 30 milimetrů vnějšího průměru, jsou komponenty, které umožňují přesnou výrobu s udržením přísných tolerancí otáčení v kompaktních prostorech. Jejich výkon závisí především na čtyřech faktorech: přesnost geometrie oběžné dráhy, jakost kuliček nebo válečků, materiál klece a zachování mazání . Správné tyto čtyři ložiska překonají svou velikostí a poběží desítky tisíc hodin uvnitř lékařských přístrojů, robotických kloubů, optických nástrojů a mikromotorů. 1 až 30 mm Typický rozsah vnějšího průměru klasifikovaný jako malý ABEC 7 až 9 Běžné přesné třídy používané v ložiscích třídy přístrojů ±0,5 až 2 mikrony Typická tolerance kruhovitosti oběžné dráhy u vysoce přesných tříd 30 000 hodin Dosažitelná životnost ve správně specifikovaných aplikacích Co se kvalifikuje jako malé ložisko Definování velikostní třídy před diskusí o technických možnostech Ve výrobní terminologii, a malorozměrové ložisko obecně označuje valivá ložiska s vnějším průměrem pod 30 milimetrů a v mnoha katalozích se klasifikace dále zužuje na ložiska s dírou pod 10 milimetrů. Pod touto hranicí inženýři často používají termín miniaturní ložisko a pod zhruba 3 milimetry vnějšího průměru se používá termín nástrojové ložisko nebo mikro ložisko. Na rozdílu záleží, protože fyzika valivého kontaktu se mění v malém měřítku. Vady povrchové úpravy, které by byly irelevantní na 100milimetrovém ložisku, se stávají proporcionálně významnými na 5milimetrovém ložisku. Vryp o hloubce 0,3 mikronu je chyba zaokrouhlení na velkém průmyslovém ložisku, ale na miniaturní oběžné dráze ložiska může měřitelně zkrátit únavovou životnost. To je důvod, proč má výroba ložisek malých rozměrů blíže k výrobě přesných nástrojů než k těžkému průmyslovému obrábění. Dalším způsobem, jak porozumět velikostní třídě, je poměr mezi tloušťkou stěny a zatížením. Velké průmyslové ložisko má velkorysou tloušťku stěny kroužku vzhledem k zatížení, které nese, což dává oceli prostor pro absorbování menších výrobních odchylek bez měřitelného vlivu na přesnost chodu. Malé ložisko má poměrně tenké kroužky, takže jakákoliv změna tepelného zpracování, brusného tlaku nebo čistoty suroviny se projeví přímo v hotovém dílu. Inženýři, kteří přecházejí od navrhování s velkými ložisky k navrhování s malými ložisky, často potřebují přehodnotit předpoklady o přijatelné odchylce, protože tolerance, které byly dříve považovány za šum pozadí, se stávají primárními proměnnými návrhu. Malá ložiska jsou také neobvyklá v tom, že jejich katalogová cena je špatným odhadem technické hodnoty. Miniaturní ložisko, které stojí pár dolarů, může být jedinou součástí, která určuje, zda celý chirurgický nástroj projde kalibrací, zatímco mnohem větší a dražší ložisko jinde ve stejném zařízení může nést mnohem méně náročný požadavek na toleranci. To je důvod, proč se týmům dodavatelů v oblasti přesné výroby doporučuje specifikovat malá ložiska nejprve podle požadavků na výkon a poté podle jednotkových nákladů. Základní komponenty a jejich inženýrské role Každá část přispívá svou odlišnou funkcí k celkovému výkonu ložiska 1 Vnitřní A Vnější Kroužky Zajistěte povrchy oběžné dráhy, po kterých se valivá tělesa pohybují. Kulatost kroužku a geometrie drážky oběžné dráhy přímo nastavují dosažitelnou přesnost chodu hotového ložiska. 2 Valivé prvky Kuličky nebo krátké válcové válečky, které přenášejí zátěž mezi kroužky. Sférická a průměrná shoda napříč celou sadou kuliček určuje chování při vibracích a hluku. 3 Klec Nebo Držák Udržuje valivá tělesa rovnoměrně rozmístěná a zabraňuje kontaktu mezi nimi. Výběr materiálu klece ovlivňuje maximální rychlost, teplotní toleranci a akustický hluk. 4 Těsnění Nebo štíty Chraňte vnitřní oběžnou dráhu před znečištěním a udržujte mazivo. Kontaktní těsnění zvyšují tření, ale zlepšují těsnění; bezkontaktní štíty snižují tření, ale umožňují větší průnik. 5 Lubrikant Tukový nebo olejový film, který odděluje valivé plochy a snižuje opotřebení. U malých ložisek je objem maziva malý, takže jeho retence a stabilita se stávají kritickými konstrukčními faktory. 6 Pojistný kroužek nebo příruba Používá se u přírubových variant pro zjednodušení vyrovnání pouzdra, což je důležitá vlastnost, když samotná okolní sestava má velmi úzké polohové tolerance. Materiály používané při výrobě malých ložisek Výběr materiálu vyvažuje nosnost, odolnost proti korozi a náklady Materiál Typické použití Klíčová vlastnost Chromová ocel, třída 52100 Univerzální malá ložiska pro průmyslová a spotřebitelská zařízení Vysoká tvrdost a dobrá únavová životnost při nízkých nákladech Nerezová ocel, jakost 440C Lékařské nástroje, zařízení na zpracování potravin, námořní zařízení Odolnost proti korozi ve vlhkém nebo mycím prostředí Keramika z nitridu křemíku Vysokorychlostní vřetena, zařízení pro manipulaci s polovodiči Nízká hustota, vysoká tuhost a nevodivé valivé prvky Polymerní nebo plastové kompozity Jednorázové zdravotnické prostředky, lehké spotřební zboží Nízká cena, odolnost proti korozi, ale snížená nosnost Prsteny z titanové slitiny Letecké pohony a hmotnostně kritické sestavy Vysoký poměr pevnosti k hmotnosti s dobrou odolností proti korozi Třídy přesnosti tolerance a výrobní standardy Jak mezinárodní systémy klasifikace definují dosažitelnou přesnost Specifikace ložisek malých rozměrů dominují dva systémy třídění: stupnice ABEC široce používaná v Severní Americe a třídy tolerance ISO 492 používané mezinárodně. Ložiska obou tříd podle toho, jak přísně jsou během výroby kontrolovány rozměrové a provozní přesnosti. Vyšší čísla znamenají užší tolerance a skok mezi stupni není lineární. Přechod z ABEC 5 na ABEC 7 může znamenat snížení odchylky kruhovitosti oběžné dráhy zhruba na polovinu. Výběr stupně by se měl vždy odvíjet od konkrétního rozpočtu házení v okolní sestavě, nikoli podle zvyku. Převodovka, která potřebuje pouze plynule přenášet točivý moment při středních otáčkách, jen zřídka těží z placení za tolerance ABEC 9, protože záběr ozubeného kola sám o sobě způsobí větší polohovou chybu než ložisko. Naproti tomu u optické snímací hlavy nebo gyroskopu nezbývá téměř žádný toleranční rozpočet na spotřebu ložiska, takže zadání čehokoli pod ABEC 7 by zaručilo neúspěšný návrh od samého počátku. Přizpůsobení třídy skutečným požadavkům namísto výchozího nastavení nejvyšší dostupné třídy je jedním z nejběžnějších rozhodnutí o úsporách nákladů, která má konstruktér pracující s malými ložisky k dispozici. Za zmínku také stojí, že stupeň tolerance pokrývá rozměrovou přesnost a přesnost chodu, ale ne nutně vnitřní vůli, povrchovou úpravu drážky oběžné dráhy nebo hlučnost. Dvě ložiska vyrobená ze stejné třídy ABEC od různých výrobců se mohou při zatížení chovat odlišně, protože třída vnitřní vůle, třída kuličky a konstrukce klece jsou specifikovány samostatně. Kompletní specifikace malých ložisek proto uvádí třídu tolerance spolu s třídou vnitřní vůle, obvykle vyjádřenou jako C2 až C5, a třídou kuličky, obvykle vyjádřenou na stupnici G, kde nižší číslo označuje kulatější, přesněji dimenzovanou kuličku. Stupeň ABEC Ekvivalent ISO Typická aplikace ABEC 1 třída 0 Všeobecné průmyslové stroje, nízkorychlostní aplikace ABEC 3 třída 6 Elektromotory, čerpadla a zařízení se střední rychlostí ABEC 5 třída 5 Robotické klouby, přesné převodovky, kamerové mechanismy ABEC 7 třída 4 Chirurgické nástroje, dentální násadce, optické skenovací hlavy ABEC 9 třída 2 Gyroskopy, vysokorychlostní vřetena, metrologické přístroje Jak se vyrábějí malá ložiska Krok za krokem pohled na proces za přesností na úrovni mikronů Výroba malého ložiska s tolerancí přesnosti jakosti vyžaduje mnohem větší kontrolu procesu, než by naznačovala jeho fyzická velikost. Níže uvedená sekvence odráží obecný pracovní postup používaný u většiny výrobců přesných ložisek, ačkoli přesné kroky se liší podle produktové řady a vnitřního systému kvality. Výběr surovin. Tyčový nebo drátěný materiál se volí pro chemickou čistotu a vnitřní čistotu, protože vměstky v oceli se stávají iniciačními body únavy, jakmile je díl vystaven valivým kontaktním zatížením. Soustružení a tvarování. Kroužky jsou soustruženy blízko konečného tvaru a kuličky nebo válečky jsou tvarovány z drátu nebo polotovarů pomocí přesných operací broušení za studena nebo broušení. Tepelné zpracování. Kroužky a valivá tělesa se kalí, obvykle na rozsah kolem 58 až 65 na stupnici Rockwell C, a poté se popouštějí, aby se zmírnilo vnitřní pnutí a zároveň si zachovala tvrdost. Broušení. Povrchy oběžných drah, vrtání a vnější průměry jsou broušeny na téměř konečný rozměr. Tento krok stanoví většinu kruhovitosti a povrchové úpravy, která později určí stupeň tolerance. Lapování a honování. Finální superfinišer snižuje drsnost povrchu na oběžné dráze na zrcadlový povrch, což snižuje tření a prodlužuje životnost. Kulové nebo válečkové třídění. Valivá tělesa se měří a třídí do skupin průměrů v rámci zlomků mikronu tak, aby každý prvek v hotovém ložisku odpovídal požadované toleranci jakosti. Shromáždění. Kroužky, valivá tělesa a klec se montují v kontrolovaném prostředí, často v čistém prostoru pro vyšší přesnosti, aby se zabránilo zavlečení kontaminace částicemi. Mazání a těsnění. Mazivo nebo olej se nanáší v odměřeném množství a těsnění nebo štíty se přitlačí na místo, pokud to konstrukce vyžaduje. Závěrečná kontrola. Dokončená ložiska jsou před uvolněním kontrolována na radiální a axiální házení, hlučnost, krouticí moment a rozměrovou shodu. Běžné typy malých ložisek Přizpůsobení geometrie ložiska směru zatížení a požadavku na pohyb Kuličková ložiska s hlubokou drážkou zvládají kombinované radiální a lehké axiální zatížení a jsou výchozí volbou pro malé motory, ventilátory a obecně rotující hřídele. Kuličková ložiska s kosoúhlým stykem jsou navrženy pro vyšší axiální zatížení a jsou běžně spárovány v sadách uvnitř přesných vřeten, kde záleží na kontrole předpětí. Miniaturní přírubová ložiska přidat vnější kroužkovou přírubu, která umístí ložisko přímo do otvoru tělesa bez osazení, což zjednodušuje kompaktní sestavy. Tenkostěnná ložiska zachovat malý průřez vzhledem k průměru otvoru, což je užitečné tam, kde je radiální prostor omezený, ale stále je vyžadován větší otvor. Jehlová ložiska použijte tenké válcové válečky k maximalizaci nosnosti v rámci velmi omezené radiální obálky. Přístrojová kuličková ložiska sedí na nejmenším konci rozsahu velikostí, často s vnějším průměrem pod 3 milimetry, a jsou standardně vyrobeny s tolerancí třídy přístroje. Aplikace napříč odvětvími přesné výroby Tam, kde se kompaktní přesnost otáčení stává konstrukčním požadavkem Lékařská zařízení Robotika A Automatizace Optika a zobrazování Letecké pohony Polovodičové vybavení Spotřební elektronika Mikromotory Zubní A Chirurgické Nástroje V lékařských zařízeních ložiska malých rozměrů podporují chirurgické vrtačky, dentální násadce a mechanismy infuzních pump, kde je současně vyžadována rozměrová přesnost a biokompatibilní materiály. V robotice se harmonické převodové stupně a kloubové moduly spoléhají na páry ložisek s kosoúhlým stykem k odstranění vůle při zachování kompaktního pouzdra kloubu. V optice a zobrazování pohánějí malá ložiska mechanismy zaostřování čočky a skenovací zrcadla, kde i několik mikronů házení může viditelně zhoršit ostrost obrazu. Zařízení pro manipulaci s polovodiči používá keramická hybridní malá ložiska speciálně proto, že standardní ocelová ložiska by do procesu v čistých prostorách zanesly kontaminaci částicemi. Pohony pro letectví a kosmonautiku používají malá ložiska uvnitř mechanismů pohonu klapek a lamel, povrchů řízení letu a kardanových sestav kamery namontovaných na dronech a satelitech, kde kombinovaný požadavek na nízkou hmotnost, provoz v širokém teplotním rozsahu a dlouhou životnost bez obsluhy zužuje výběr materiálu na vysoce kvalitní kroužky z nerezové oceli nebo slitiny titanu. Výrobci spotřební elektroniky používají miniaturní ložiska uvnitř modulů autofokusu fotoaparátu, vřeten pevného disku a malých chladicích ventilátorů, což jsou aplikace, kde je tlak na jednotkové náklady vysoký, ale stále je vyžadována minimální přesnost chodu, aby se zabránilo slyšitelnému hluku nebo vibracím v ručním nebo stolním zařízení. Nákladové faktory a celkové náklady na vlastnictví Proč nejnižší jednotková cena zřídka produkuje nejnižší celkové náklady Jednotková cena malého ložiska je určována především stupněm tolerance, materiálem a objemem výroby. Přechod od standardního ložiska z chromové oceli na nerezový nebo keramický hybridní ekvivalent může výrazně zvýšit jednotkovou cenu a přechod ze střední toleranční třídy na ložisko jakostní pro přístrojové vybavení přináší další zvýšení, protože je zapotřebí dalších kroků broušení, třídění a kontroly. Jednotková cena je však pouze jednou složkou celkových nákladů v kontextu přesné výroby. Větší nákladový faktor je často downstream. Ložisko specifikované pod požadovanou třídou přesnosti může způsobit, že celá podsestava selže při konečné kalibraci, čímž vzniknou náklady na přepracování, které daleko převyšují jakékoli úspory na samotném ložisku. Při výrobě zdravotnických prostředků může neshoda související s jediným ložiskem objevená pozdě ve výrobě vyvolat šetření kvality celé šarže. Z tohoto důvodu výrobci přesných ložisek obecně považují výběr malých ložisek za rozhodnutí o spolehlivosti na prvním místě a rozhodnutí o nákupu až na druhém místě a mnozí vedou seznamy schválených dodavatelů, aby se vyhnuli variabilitě mezi nominálně ekvivalentními díly z různých zdrojů. Celkové náklady na vlastnictví také závisí na servisním intervalu. Trvale utěsněné miniaturní ložisko s mazivem s dlouhou životností může být vpředu dražší než otevřené ložisko vyžadující pravidelné domazávání, ale pokud je sestava po konečné montáži nepřístupná, jak je běžné u uzavřených lékařských zařízení nebo utěsněné spotřební elektroniky, je utěsněné ložisko jedinou možností, která zabrání nákladnému demontážnímu cyklu později během životnosti produktu. Výběrová kritéria pro inženýry Praktický kontrolní seznam pro specifikaci správného malého ložiska Nejprve směr zatížení. Ověřte, zda aplikace aplikuje čisté radiální zatížení, kombinované radiální a axiální zatížení nebo momentové zatížení, protože toto rozhodnutí samo o sobě eliminuje většinu nevhodných geometrií dříve, než se vezme v úvahu jakýkoli jiný faktor. Faktor výběru Otázka na odpověď Proč na tom záleží Hodnocení rychlosti Jaké jsou maximální provozní otáčky Materiál klece a typ maziva nastavují maximální rychlostní limit Životní prostředí Je tam vlhkost, působení chemikálií nebo vakuum Určuje typ těsnění a zda je požadováno nerezové nebo keramické těsnění Přesná třída Jak velkou házivost snese sestava Nastavuje třídu ABEC nebo ISO a tedy základní jednotkovou cenu Prostorová obálka Jaký otvor, vnější průměr a šířka bude fyzicky vyhovovat Malé změny šířky mohou výrazně posunout nosnost Očekávaný život Kolik provozních hodin je zapotřebí před servisem Řídí výběr maziva a zda je domazávání proveditelné Tržní trendy a údaje o růstu Požadují hnací síly přetvářející malé dodavatelské řetězce ložisek Poptávka po malých ložiskách úzce souvisí s růstem minimálně invazivních lékařských zařízení, kolaborativní robotiky a kompaktní spotřební elektroniky. Průmyslové analýzy pokrývající segment miniaturních ložisek a malých ložisek neustále poukazují na složené roční tempo růstu v polovině jednociferných míst v průběhu současného desetiletí, přičemž koncové trhy v oblasti medicíny a robotiky rostou rychleji, než je průměr segmentu, protože obě oblasti neustále zmenšují nároky na zařízení a zároveň zvyšují požadavky na výkon. Druhým trendem je postupný posun ke keramické hybridní konstrukci malých ložisek pro zařízení na výrobu polovodičů a elektroniky, vedený potřebou eliminovat tvorbu kovových částic a snížit elektrickou vodivost ložiskem. Třetím trendem je zvýšené používání předem pokrytých bezúdržbových mazacích systémů, protože mnoho malých ložiskových aplikací je trvale utěsněno a po instalaci je nelze domazávat. Mění se i regionální modely nabídky. Významný podíl celosvětové výroby malých ložisek zůstává soustředěn mezi malým počtem zavedených výrobců v Japonsku, Německu, Švýcarsku a Spojených státech, zejména u nejpřesnějších tříd, kde infrastruktura řízení a kontroly procesů představuje podstatnou překážku vstupu. Výrobci v jiných regionech zároveň rozšířili kapacitu pro malá ložiska se střední tolerancí zaměřená na spotřební elektroniku a obecnou průmyslovou automatizaci, kde na cenové konkurenceschopnosti záleží více než na přesnosti jakosti přístroje. Kupující odebírající malá ložiska pro lékařské nebo letecké aplikace obvykle nadále specifikují zavedené přesné výrobce bez ohledu na rozdíl v jednotkových nákladech, protože požadavky na kvalifikaci dodavatelů a sledovatelnost v těchto odvětvích omezují okruh přijatelných zdrojů. Často kladené technické dotazy Krátké odpovědi na otázky, které designérské týmy pokládají nejčastěji Otázka Krátká odpověď Lze malé ložisko po instalaci domazat Otevřené a stíněné typy obecně mohou být. Plně utěsněná miniaturní ložiska se obvykle neobejdou bez demontáže, proto se s nimi zachází jako s doživotně utěsněnými součástmi. Znamená vyšší třída ABEC nebo ISO vždy delší životnost Ne přímo. Precizní třída řídí přesnost chodu, zatímco únavová životnost je řízena spíše zatížením, rychlostí, mazáním a čistotou materiálu. Jsou keramická hybridní malá ložiska přímou náhradou za ocelová ložiska V mnoha případech ano, ale lícování pouzdra, předpětí a kompatibilita maziva by měla být před výměnou znovu ověřena, protože keramické kuličky se při zatížení chovají jinak. Co způsobuje předčasné selhání nejčastěji u malých ložisek Vniknutí kontaminace a nesprávná instalační síla jsou dvě nejčastější základní příčiny hlášené v rámci analýz přesných výrobních poruch. Úvahy o údržbě a životnosti Praktické faktory, které určují, jak dlouho malé ložisko skutečně vydrží Kontrola kontaminace záleží spíše v malém měřítku, protože částice, které by byly ve velkém ložisku zanedbatelné, mohou být velikostí srovnatelné s tloušťkou filmu oběžného kola v miniaturním ložisku. Lubrikant migration V utěsněných miniaturních ložiscích se může časem vyskytnout, takže pro aplikace s dlouhou životností jsou upřednostňovány formulace plastických maziv s nízkou rychlostí vypouštění. Manipulace během instalace should avoid applying force through the rolling elements, since small bearing rings can be marked permanently by uneven press fitting. Nesoulad tepelné roztažnosti mezi ložiskem a jeho pouzdrem je třeba zkontrolovat, když sestava pracuje v širokém teplotním rozsahu, protože uložení, která jsou při pokojové teplotě správná, se mohou při provozní teplotě příliš utáhnout nebo příliš uvolnit. Monitorování vibrací v sestavách s vyšší hodnotou mohou detekovat časnou únavu oběžné dráhy dříve, než se porucha rozšíří do okolních součástí. Klíčové věci Malá ložiska nejsou jednoduše zmenšenými verzemi velkých průmyslových ložisek. Jejich design, výběr materiálu a kontrola tolerance se řídí logikou výroby přesných přístrojů, kde přesnost na úrovni mikronů je základním očekáváním spíše než upgradem. Definice velikosti: outer diameters generally under 30 millimeters, with instrument grade bearings falling under 3 millimeters. Ovladače výkonu: Geometrie oběžné dráhy, třída valivého prvku, materiál klece a retence mazání řídí výkon v reálném světě více než jakékoli jediné číslo specifikace. Materiál choice: chromová ocel pro všeobecné použití, nerezová pro korozivní prostředí a keramická hybridní pro vysokorychlostní procesy nebo procesy citlivé na znečištění. Stupeň tolerance: Třídy ABEC a ISO by měly odpovídat skutečnému rozpočtu sestavy, nikoli standardně vybrány v nejvyšší dostupné třídě. Výhled růstu: lékařská zařízení, robotika a polovodičová zařízení nadále tlačí poptávku po přesnějších řešeních ložisek s menšími rozměry. Zastřešující poučení pro inženýry i kupující je, že ložisko malých rozměrů by mělo být specifikováno se stejnou přísností jako u jakékoli jiné součásti přesného přístroje. Zacházení s ním jako s komoditní položkou vybranou z katalogu pouze podle velikosti otvoru je nejčastějším zdrojem problémů se spolehlivostí v kompaktních přesných sestavách. Zacházet s ním jako s navrženou součástí se stupněm tolerance, materiálem a lubrikací zvolenými záměrně proti skutečným provozním požadavkům umožňuje dílu menšímu než mince spolehlivě určit výkon celého precizně vyrobeného produktu. .ssb-article { --primary: #1c50a2; --primary-dark: #0f3570; --primary-light: #4a76c4; --steel: #5a6b7d; --copper: #b8722f; --bg-page: #f5f7fa; --bg-panel: #ffffff; --ink: #1e2530; --ink-soft: #495364; --line: #d7dee8; font-family: "Segoe UI", "Helvetica Neue", Arial, sans-serif; color: var(--ink); background: var(--bg-page); line-height: 1.7; margin: 0 auto; padding: 0 20px 60px 20px; } .ssb-article h1 { font-family: "Segoe UI", Arial, sans-serif; font-size: 34px; font-weight: 800; color: var(--primary-dark); letter-spacing: 0.2px; margin: 40px 0 6px 0; line-height: 1.25; } .ssb-article .ssb-hero { background: linear-gradient(135deg, var(--primary-dark) 0%, var(--primary) 60%, var(--primary-light) 100%); border-radius: 4px; padding: 34px 30px; margin: 22px 0 30px 0; position: relative; overflow: hidden; } .ssb-article .ssb-hero::before { content: ""; position: absolute; top: -40px; right: -40px; width: 180px; height: 180px; border: 18px solid rgba(255,255,255,0.08); border-radius: 50%; } .ssb-article .ssb-hero::after { content: ""; position: absolute; bottom: -60px; right: 60px; width: 120px; height: 120px; border: 12px solid rgba(255,255,255,0.06); border-radius: 50%; } .ssb-article .ssb-eyebrow { color: rgba(255,255,255,0.75); font-size: 12px; font-weight: 700; letter-spacing: 2px; text-transform: uppercase; margin-bottom: 10px; position: relative; z-index: 2; } .ssb-article .ssb-conclusion { color: #ffffff; font-size: 19px; font-weight: 500; line-height: 1.65; max-width: 800px; position: relative; z-index: 2; margin: 0; } .ssb-article .ssb-conclusion strong { color: #ffe9c9; font-weight: 800; } .ssb-article .ssb-stat-row { display: flex; flex-wrap: wrap; gap: 14px; margin: 26px 0 34px 0; } .ssb-article .ssb-stat-card { flex: 1 1 200px; background: var(--bg-panel); border: 1px solid var(--line); border-left: 4px solid var(--copper); border-radius: 3px; padding: 16px 18px; } .ssb-article .ssb-stat-card .ssb-stat-number { font-size: 26px; font-weight: 800; color: var(--primary-dark); display: block; } .ssb-article .ssb-stat-card .ssb-stat-label { font-size: 13px; color: var(--ink-soft); margin-top: 4px; display: block; } .ssb-article h2 { font-size: 23px; font-weight: 800; color: var(--primary-dark); margin: 46px 0 6px 0; padding-left: 16px; border-left: 5px solid var(--primary); line-height: 1.4; } .ssb-article .ssb-section-sub { color: var(--steel); font-size: 14px; margin: 4px 0 18px 21px; font-style: italic; } .ssb-article .ssb-panel { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 22px 24px; margin: 16px 0 24px 0; } .ssb-article p { margin: 0 0 14px 0; color: var(--ink); font-size: 16px; } .ssb-article p:last-child { margin-bottom: 0; } .ssb-article table { width: 100%; border-collapse: collapse; margin: 16px 0 26px 0; background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; overflow: hidden; } .ssb-article table tr:first-child td { background: var(--primary-dark); color: #ffffff; font-weight: 700; font-size: 14px; letter-spacing: 0.4px; text-transform: uppercase; padding: 12px 16px; } .ssb-article table td { padding: 11px 16px; border-bottom: 1px solid var(--line); font-size: 15px; color: var(--ink); vertical-align: top; } .ssb-article table tr:last-child td { border-bottom: none; } .ssb-article table tr:nth-child(even):not(:first-child) td { background: #eef2f8; } .ssb-article .ssb-component-grid { display: grid; grid-template-columns: repeat(auto-fit, minmax(260px, 1fr)); gap: 16px; margin: 18px 0 26px 0; } .ssb-article .ssb-component-card { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 18px 20px; position: relative; padding-left: 54px; } .ssb-article .ssb-component-card .ssb-tag { position: absolute; left: 16px; top: 18px; width: 26px; height: 26px; border-radius: 50%; background: var(--primary); color: #ffffff; font-size: 13px; font-weight: 800; display: flex; align-items: center; justify-content: center; } .ssb-article .ssb-component-card h3 { margin: 0 0 6px 0; font-size: 16px; color: var(--primary-dark); font-weight: 700; } .ssb-article .ssb-component-card p { font-size: 14px; color: var(--ink-soft); margin: 0; } .ssb-article ul.ssb-list { list-style: none; margin: 16px 0 26px 0; padding: 0; } .ssb-article ul.ssb-list li { padding: 10px 0 10px 28px; border-bottom: 1px dashed var(--line); position: relative; font-size: 15.5px; color: var(--ink); } .ssb-article ul.ssb-list li:last-child { border-bottom: none; } .ssb-article ul.ssb-list li::before { content: ""; position: absolute; left: 0; top: 17px; width: 10px; height: 10px; background: var(--primary); border-radius: 2px; transform: rotate(45deg); } .ssb-article ul.ssb-list li strong { color: var(--primary-dark); } .ssb-article .ssb-callout { background: #eef2f8; border: 1px solid var(--line); border-left: 5px solid var(--primary); border-radius: 4px; padding: 16px 20px; margin: 18px 0 26px 0; font-size: 15px; color: var(--ink-soft); } .ssb-article .ssb-callout strong { color: var(--primary-dark); } .ssb-article .ssb-industry-strip { display: flex; flex-wrap: wrap; gap: 12px; margin: 18px 0 26px 0; } .ssb-article .ssb-industry-pill { background: var(--primary-dark); color: #ffffff; padding: 9px 18px; border-radius: 20px; font-size: 14px; font-weight: 600; } .ssb-article .ssb-summary { background: var(--primary-dark); border-radius: 4px; padding: 28px 26px; margin: 40px 0 10px 0; color: #ffffff; } .ssb-article .ssb-summary h2 { color: #ffffff; border-left: 5px solid var(--copper); margin-top: 0; } .ssb-article .ssb-summary p { color: rgba(255,255,255,0.9); } .ssb-article .ssb-summary ul.ssb-list li { border-bottom: 1px dashed rgba(255,255,255,0.2); color: rgba(255,255,255,0.95); } .ssb-article .ssb-summary ul.ssb-list li::before { background: var(--copper); } .ssb-article .ssb-summary ul.ssb-list li strong { color: #ffe9c9; } @media (max-width: 640px) { .ssb-article h1 { font-size: 26px; } .ssb-article .ssb-hero { padding: 24px 18px; } .ssb-article .ssb-conclusion { font-size: 16px; } .ssb-article table td { font-size: 13.5px; padding: 9px 10px; } }
